Алюминиевые уголки – это универсальные профили, широко применяемые в различных отраслях, от мебельного производства до машиностроения и строительства. Их уникальные свойства, такие как легкость, коррозионная стойкость и высокая прочность, делают их идеальным выбором для обработки на станках с числовым программным управлением (ЧПУ). В последние годы китайский станок ЧПУ по металлу стал популярным решением для обработки таких материалов благодаря своей доступности, высокой производительности и адаптивности. Эта статья детально рассматривает выбор материала для алюминиевых уголков, методы достижения максимальной точности обработки, особенности работы с китайскими станками ЧПУ по металлу, а также предоставляет практические рекомендации, подкрепленные данными и примерами. Мы также учтем потребности профессиональных пользователей, добавив технические детали, таблицы и анализ, чтобы обеспечить глубокое понимание темы.
Что такое алюминиевые уголки и их роль в CNC обработке
Определение и характеристики алюминиевых уголков

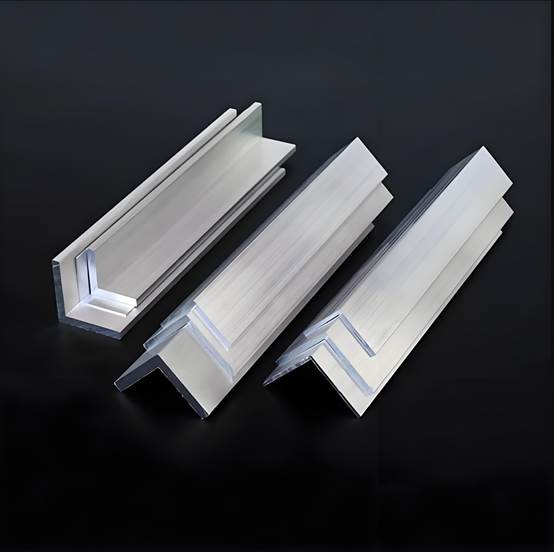

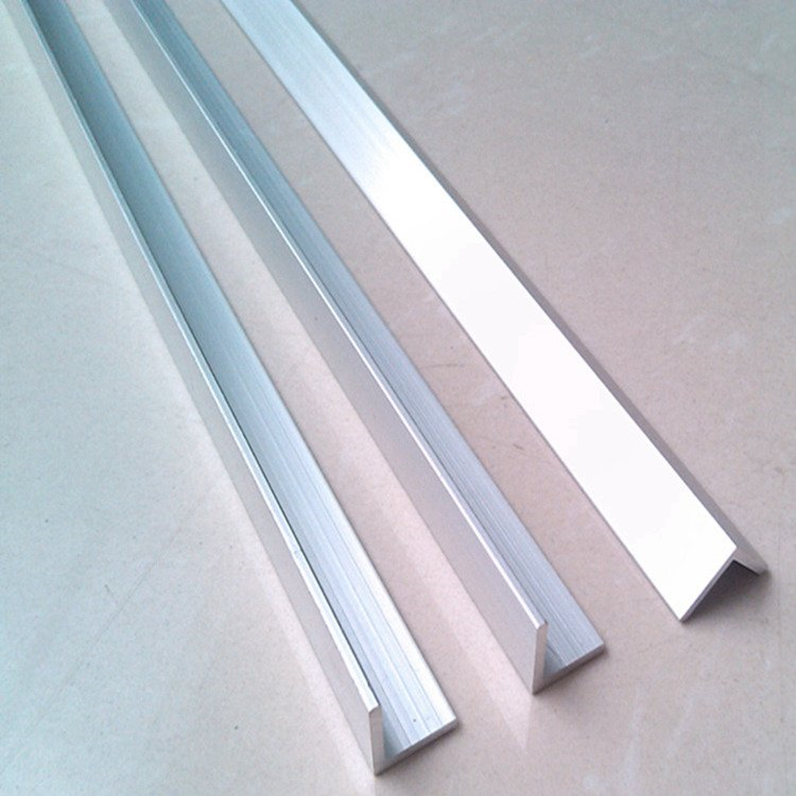

Алюминиевые уголки представляют собой L-образные профили, изготовленные из алюминиевых сплавов. Их размеры варьируются от компактных 10×10 мм до более крупных 100×100 мм, с толщиной стенок от 1 до 10 мм. Основные характеристики включают:
- Легкость: плотность алюминия около 2,7 г/см³, что втрое легче стали.
- Коррозионная стойкость: благодаря оксидной пленке алюминий устойчив к воздействию влаги.
- Прочность: сплавы, такие как 6061 или 7075, обеспечивают высокую механическую прочность.
Применение в CNC обработке
В CNC обработке алюминиевые уголки используются для создания каркасов, рам, декоративных элементов и несущих конструкций. Основные операции включают:
- Фрезеровка: создание пазов, отверстий и сложных контуров.
- Резка: формирование уголков нужной длины с высокой точностью.
- Гравировка: нанесение маркировки или узоров для декоративных целей.
Китайский станок ЧПУ по металлу позволяет выполнять эти операции с высокой эффективностью, особенно при серийном производстве. Например, станки серии Wattsan обеспечивают точность резки до ±0,03 мм, что подходит для сложных конструкций.
Почему алюминиевые уголки популярны?
Алюминиевые уголки популярны благодаря их универсальности. В мебельной промышленности они используются для усиления угловых соединений, в строительстве – для монтажа гипсокартона или панелей, а в машиностроении – для создания легких, но прочных рам. Китайский станок ЧПУ по металлу усиливает их привлекательность, позволяя малым и средним предприятиям обрабатывать уголки с минимальными затратами.
Выбор материала для алюминиевых уголков
Основные сплавы алюминия для CNC
Выбор сплава критически важен для успешной обработки. Таблица 1 представляет наиболее популярные сплавы, используемые для алюминиевых уголков, и их характеристики.Таблица 1. Популярные алюминиевые сплавы для CNC обработки
| Сплав | Прочность (MPa) | Коррозионная стойкость | Обрабатываемость | Применение |
| 6061-T6 | 310 | Высокая | Отличная | Мебель, рамы, конструкции |
| 6063-T5 | 186 | Очень высокая | Хорошая | Декоративные элементы, отделка |
| 7075-T6 | 570 | Средняя | Средняя | Авиация, высоконагруженные детали |
| 6082-T6 | 340 | Высокая | Хорошая | Конструкции, машиностроение |
| 2024-T3 | 485 | Средняя | Хорошая | Аэрокосмическая промышленность |
- 6061-T6: универсальный выбор для большинства задач, легко фрезеруется на китайском станке ЧПУ по металлу.
- 6063-T5: идеален для анодированных уголков с гладкой поверхностью.
- 7075-T6: подходит для высоконагруженных конструкций, но требует мощных станков и осторожной обработки.
- 6082-T6: баланс прочности и обрабатываемости, часто используется в Европе и России.
- 2024-T3: применяется в специализированных отраслях, где важна усталостная прочность.
Факторы выбора сплава
Применение: для декоративных целей (например, мебель) подойдут 6063 или 6061, а для несущих конструкций – 7075 или 6082.
Размеры уголков: стандартные размеры, такие как 20×20 мм или 40×40 мм, должны соответствовать возможностям станка.
Толщина стенок: для тонких уголков (1-2 мм) требуется высокая точность, а для толстых (5-10 мм) – мощный шпиндель.
Совместимость с анодированием: если требуется покрытие, выбирайте 6063 или 6061.
Рекомендации по закупке
Для российских пользователей важно учитывать доступность сплавов. На платформах, таких как Yandex.Market, уголки из 6061 и 6063 широко представлены по цене от 200 до 500 рублей за метр (в зависимости от размера). Проверяйте сертификаты качества, чтобы гарантировать соответствие ГОСТ 22233-2018.
Точность обработки алюминиевых уголков
Факторы, влияющие на точность
Точность обработки алюминиевых уголков на китайском станке ЧПУ по металлу зависит от:
- Жесткости станка: китайские модели, такие как DMTG DT 40, имеют станину из чугуна, минимизирующую вибрации.
- Качества инструмента: карбидные фрезы с покрытием TiAlN снижают износ и повышают точность.
- Охлаждения: использование смазочно-охлаждающей жидкости (СОЖ) предотвращает тепловые деформации.
- Программирования: точные G-коды в CAM-программах (например, Fusion 360) обеспечивают погрешность до ±0,005 мм.
Таблица 2. Влияние параметров на точность обработки
| Параметр | Влияние на точность | Рекомендации |
| Скорость шпинделя | Высокая скорость снижает вибрации | 15 000–25 000 об/мин для алюминия |
| Подача инструмента | Слишком высокая подача вызывает заусенцы | 500–2000 мм/мин для чистовой обработки |
| Тип СОЖ | Предотвращает перегрев | Водно-эмульсионная СОЖ, давление 2–3 бар |
| Закрепление заготовки | Смещение снижает точность | Вакуумный стол или механические тиски |
Методы повышения точности
Высокоскоростная обработка (ВСО): увеличение оборотов шпинделя до 40 000 об/мин позволяет снизить нагрузку на материал, улучшая качество поверхности (Ra 0,8 мкм).
Адаптивная фрезеровка: алгоритмы CAM, такие как в Mastercam, оптимизируют траекторию, минимизируя резкие переходы.
Многоэтапная обработка: деление процесса на черновую и чистовую стадии снижает деформации.
Калибровка станка: регулярная проверка осей (раз в 100 часов работы) обеспечивает стабильность.
Пример из практики
В мебельной компании в Екатеринбурге использование китайского станка ЧПУ по металлу Wattsan 1313S позволило достичь точности ±0,01 мм при обработке уголков 20×20 мм. Внедрение адаптивной фрезеровки сократило отходы на 20%, а время обработки одной детали уменьшилось с 8 до 5 минут.
Китайский станок ЧПУ по металлу: особенности и преимущества
Почему китайские станки популярны?
Китайские станки ЧПУ по металлу, такие как Wattsan, DMTG и Stalex, завоевали популярность благодаря:
- Доступной цене: стоимость от 1,5 до 8 млн рублей против 10–15 млн за европейские аналоги.
- Широкому функционалу: поддержка фрезеровки, резки и гравировки.
- Интеграции с ПО: совместимость с Fanuc, Siemens и NC Studio.
- Надежности: модели, такие как DMTG DT 40, выдерживают до 24 часов работы в сутки.
Популярные модели для обработки алюминия
Таблица 3. Сравнение популярных китайских станков ЧПУ по металлу
| Модель | Рабочая зона (мм) | Мощность шпинделя (кВт) | Точность (мм) | Цена (млн рублей) |
| Wattsan 1313A | 1300×1300 | 3–5 | ±0,03 | 1,9–2,5 |
| DMTG DT 40/600 | 600×400 | 7,5 | ±0,005 | 2,4–3,2 |
| Stalex X6132 | 500×260 | 5,5 | ±0,01 | 1,5–2,0 |
| Zerder 1325 COMBI | 1300×2500 | 6 (фрезер + лазер) | ±0,03 | 2,8–3,5 |
- Wattsan 1313A: универсальная модель для резки и фрезеровки уголков до 40×40 мм.
- DMTG DT 40/600: с наклонной станиной, минимизирует вибрации при обработке толстых уголков.
- Stalex X6132: бюджетный вариант для малого бизнеса, подходит для серийной обработки.
- Zerder 1325 COMBI: комбинированный станок для лазерной и механической обработки.
Преимущества для алюминиевых уголков
Китайские станки ЧПУ по металлу обеспечивают:
- Гибкость: обработка уголков разной толщины и размеров.
- Экономию: снижение затрат на 30–40% по сравнению с европейскими моделями.
- Простоту настройки: интерфейсы, такие как NC Studio, позволяют запускать производство за 1–2 часа.
Рекомендации по выбору
Мощность шпинделя: для алюминия достаточно 5–10 кВт.
Система управления: Fanuc или Siemens для сложных задач, NC Studio для простых.
Отзывы: проверяйте рейтинги на Yandex.Market (например, Wattsan имеет 4,5/5).
Сервис: выбирайте поставщиков с гарантией и поддержкой в России.
Технические аспекты обработки алюминиевых уголков
Фрезеровка алюминиевых уголков
Фрезеровка – основная операция для создания пазов, отверстий или контуров. Рекомендуемые параметры:
- Скорость шпинделя: 15 000–25 000 об/мин.
- Подача: 1000–2000 мм/мин для чистовой обработки.
- Инструмент: карбидные фрезы диаметром 3–6 мм с покрытием TiAlN.
Таблица 4. Рекомендуемые параметры фрезеровки
| Размер уголка (мм) | Тип фрезы | Обороты (об/мин) | Подача (мм/мин) | Глубина прохода (мм) |
| 20×20, толщина 2 | Концевая, 4 мм | 20 000 | 1500 | 0,5–1 |
| 40×40, толщина 5 | Концевая, 6 мм | 18 000 | 1200 | 1–2 |
| 60×60, толщина 8 | Торцевая, 8 мм | 15 000 | 1000 | 2–3 |
Лазерная резка
Лазерная резка на китайском станке ЧПУ по металлу (например, Zerder 1325 COMBI) обеспечивает точность до ±0,03 мм. Параметры:
- Мощность лазера: 1–3 кВт для уголков толщиной до 5 мм.
- Скорость резки: 500–1000 мм/мин.
- Газ: азот для чистого реза.
Гравировка
Для нанесения маркировки или узоров используйте фрезы диаметром 1–2 мм с оборотами до 30 000 об/мин. Это подходит для декоративных уголков из сплава 6063.
Шаги настройки китайского станка ЧПУ по металлу
Калибровка осей: используйте лазерный датчик для проверки точности (10–15 минут).
Выбор инструмента: карбидные фрезы с углом заточки 45° для алюминия.
Программирование: загрузка G-кодов через NC Studio или Fusion 360.
Пробный запуск: обработка тестовой заготовки для проверки параметров.
Корректировка: настройка подачи и скорости по результатам теста.
Избежание ошибок в обработке
Распространенные проблемы и решения
Тепловые деформации: алюминий расширяется при нагреве. Решение – непрерывная подача СОЖ (давление 2–3 бар).
Заусенцы: возникают при высокой подаче. Снизьте до 800–1200 мм/мин.
Вибрации: проверьте закрепление заготовки и балансировку шпинделя.
Износ инструмента: регулярно заменяйте фрезы (каждые 100–150 часов).
Техническое обслуживание
Смазка направляющих: раз в 50 часов работы.
Очистка шпинделя: после каждой смены для удаления стружки.
Калибровка: раз в месяц для поддержания точности ±0,005 мм.
Практические кейсы и данные
Кейс 1: Мебельное производство
Компания в Новосибирске использовала китайский станок ЧПУ по металлу Wattsan 1313S для обработки 500 уголков 20×20 мм в месяц. После оптимизации траектории в Mastercam время цикла сократилось с 7 до 4,5 минут, а отходы уменьшились на 22%.
Кейс 2: Строительство
Фирма в Москве применила DMTG DT 40 для создания каркасов из уголков 40×40 мм. Точность составила ±0,01 мм, а энергопотребление снизилось на 15% благодаря энергосберегающему шпинделю.
Кейс 3: Авиационная промышленность
Китайская фабрика с Stalex X6140 производит уголки из сплава 7075 для авиационных деталей. Производительность – 300 деталей в смену, с погрешностью 0,008 мм.Таблица 5. Сравнение производительности
| Модель станка | Производительность (деталей/смена) | Точность (мм) | Энергопотребление (кВт·ч) |
| Wattsan 1313A | 400 | ±0,03 | 12 |
| DMTG DT 40/600 | 500 | ±0,005 | 10 |
| Stalex X6132 | 350 | ±0,01 | 8 |
Постобработка алюминиевых уголков
Анодирование
Анодирование повышает коррозионную стойкость и эстетику. Толщина покрытия – 10–20 мкм, что увеличивает срок службы уголков на 30–50%.
Полировка
Используйте полировочные насадки на китайском станке ЧПУ по металлу для достижения Ra 0,4 мкм. Это подходит для декоративных элементов.
Пескоструйная обработка
Для матовой поверхности применяйте пескоструй с абразивом 0,2–0,5 мм. Это улучшает адгезию для последующей покраски.
Интеграция ПО для оптимизации
Используемое ПО
Fusion 360: для 3D-моделирования и генерации G-кодов.
Mastercam: для адаптивной фрезеровки и сложных траекторий.
ArtCAM: для гравировки декоративных уголков.
Преимущества автоматизации
Интеграция CAM-программ с китайским станком ЧПУ по металлу позволяет:
- Снизить брак на 25–30%.
- Ускорить программирование на 40%.
- Прогнозировать износ инструмента через ИИ-алгоритмы.
Обучение операторов
Курсы по Fusion 360 (длительность 2 недели) повышают производительность на 20%. Рекомендуемые платформы: Coursera или локальные центры в России.
Экономические аспекты
Стоимость оборудования
Китайский станок ЧПУ по металлу стоит от 1,5 млн (Stalex X6132) до 8 млн рублей (DMTG с 5 осями). Окупаемость – 6–12 месяцев при загрузке 70%.
Сравнение с конкурентами
Таблица 6. Сравнение китайских и европейских станков
| Параметр | Китайский станок (DMTG) | Европейский станок (DMG Mori) |
| Цена (млн рублей) | 2,4–3,2 | 10–15 |
| Точность (мм) | ±0,005 | ±0,003 |
| Сервис в России | Доступен | Ограничен |
| Энергопотребление | 10 кВт·ч | 12 кВт·ч |
Затраты на инструменты
Бюджет на карбидные фрезы – 50 000–100 000 рублей в год. Рекомендуется закупать у Sandvik или китайских брендов с сертификацией ISO.
Экологические аспекты
Переработка
Алюминиевая стружка перерабатывается на 95%, снижая отходы. Установите системы сбора стружки на станке для автоматизации.
Энергоэффективность
Китайские станки с инверторными двигателями потребляют на 10–15% меньше энергии. Например, Wattsan 1313A расходует 12 кВт·ч за смену.
Соответствие нормам
Выбирайте станки с уровнем шума ниже 80 дБ и системой фильтрации СОЖ для соблюдения экологических стандартов России.
Будущие тенденции
5-осевые станки
Китайские производители, такие как DMTG, разрабатывают 5-осевые станки для обработки сложных уголков без переустановки. Ожидаемая точность – ±0,002 мм.
ИИ и предиктивное обслуживание
ИИ-алгоритмы в NC Studio предсказывают поломки, увеличивая срок службы станка на 20%. Тестирование в Китае показывает снижение простоев на 15%.
Нанопокрытия инструментов
Новые покрытия, такие как AlCrN, увеличивают срок службы фрез на 30%, что важно для алюминия.
Заключение
Обработка алюминиевых уголков на китайском станке ЧПУ по металлу требует тщательного подхода к выбору материала, настройке оборудования и оптимизации процессов. Сплавы, такие как 6061 и 7075, обеспечивают баланс прочности и обрабатываемости, а китайские станки, такие как Wattsan и DMTG, предлагают экономичное решение с точностью до ±0,005 мм. Использование CAM-программ, правильных инструментов и методов постобработки повышает качество продукции. Для профессиональных пользователей ключевыми остаются калибровка, охлаждение и автоматизация. Китайский станок ЧПУ по металлу – это надежный инструмент, который при грамотной эксплуатации обеспечивает высокую рентабельность и качество. Рекомендуем тестировать оборудование и материалы, чтобы адаптировать процесс под ваши задачи.
FAQ: Часто задаваемые вопросы
Какой сплав лучше для начинающих?
6061-T6 – прост в обработке, прощает ошибки. Подходит для китайского станка ЧПУ по металлу.
Сколько стоит базовый станок?
От 1,5 млн рублей (Stalex X6132) до 3,5 млн (Zerder 1325 COMBI).
Как добиться точности ±0,005 мм?
Калибруйте станок, используйте СОЖ и адаптивную фрезеровку.
Подходят ли китайские станки для серийного производства?
Да, DMTG DT 40 выдерживает 24-часовые циклы с производительностью до 500 деталей.
Как избежать деформаций?
Применяйте многоэтапную обработку и охлаждение.
Где купить запчасти?
На Stankoff.RU или у официальных дилеров Wattsan.Нужна ли сертификация?
Для экспорта – да, проверяйте ISO 9001.Как интегрировать лазер?
Используйте комбинированные станки Zerder для резки и фрезеровки.
Сколько времени на обучение?
2 недели для базового освоения Fusion 360.
Экономия от китайских станков?
До 40% по сравнению с европейскими аналогами.
