Анодирование алюминия представляет собой ключевой процесс в современной металлообработке, особенно в сочетании с ЧПУ (числовым программным управлением) обработкой. Эта технология позволяет значительно улучшить свойства алюминиевых деталей, делая их более прочными, устойчивыми к внешним воздействиям и эстетически привлекательными. В контексте ЧПУ обработки, где точность и качество поверхности имеют первостепенное значение, анодирование алюминия становится незаменимым этапом для производства высокотехнологичных компонентов. Оно не только защищает материал от коррозии, но и расширяет сферы применения деталей в промышленности. В этой статье мы разберем технологии анодирования, его преимущества и практические аспекты, опираясь на реальные данные и примеры.
Что такое анодирование алюминия?
Анодирование алюминия — это электрохимический процесс, при котором на поверхности алюминиевых сплавов формируется защитный оксидный слой. В отличие от обычных покрытий, этот слой интегрируется в структуру металла, что обеспечивает высокую адгезию и долговечность. Процесс включает погружение детали в электролитический раствор и пропускание электрического тока, где алюминий выступает в роли анода. В результате образуется оксид алюминия (Al2O3), толщиной от 5 до 50 микрон, в зависимости от типа анодирования. Эта технология широко используется в ЧПУ обработке, поскольку алюминий — один из самых популярных материалов для фрезерования, токарной обработки и других операций на станках с ЧПУ.
Анодирование алюминия позволяет решить проблемы, связанные с естественной окисляемостью металла. Без обработки алюминий быстро покрывается тонким оксидным слоем, но он неравномерен и недостаточно прочен. В промышленных условиях анодирование усиливает этот слой, делая его контролируемым и функциональным. Например, в аэрокосмической отрасли, где детали подвергаются экстремальным нагрузкам, анодированные алюминиевые компоненты демонстрируют повышенную стойкость.
Основные типы анодирования алюминия
Существует несколько типов анодирования, каждый из которых адаптирован под конкретные нужды ЧПУ обработки. Тип I (хромовое анодирование) использует хромовую кислоту и создает тонкий слой (до 5 микрон), подходящий для декоративных целей. Тип II (сернокислое анодирование) — наиболее распространенный, с толщиной слоя 10–25 микрон, идеален для баланса между защитой и эстетикой. Тип III (твердое анодирование) формирует слой до 50–100 микрон, обеспечивая максимальную износостойкость, что критично для деталей в тяжелых условиях эксплуатации.
Твердое анодирование алюминия особенно востребовано в ЧПУ производстве, где детали подвергаются механическим нагрузкам. Согласно данным из отрасли, твердый анодный слой повышает твердость поверхности до 500–1000 HV, что в 5–10 раз превышает показатели необработанного алюминия. Для наглядности приведем сравнительную таблицу типов анодирования:
| Тип анодирования | Толщина слоя (мкм) | Основной электролит | Применение в ЧПУ | Преимущества |
| Тип I (хромовое) | 2–5 | Хромовая кислота | Декоративные детали | Тонкий слой, хорошая адгезия красителей |
| Тип II (сернокислое) | 10–25 | Серная кислота | Общие компоненты | Баланс защиты и эстетики, низкая стоимость |
| Тип III (твердое) | 50–100 | Серная кислота (низкая температура) | Высоконагруженные детали | Высокая твердость, износостойкость |
Эта таблица иллюстрирует различия и помогает выбрать подходящий тип для конкретных задач в ЧПУ обработке.
Процесс анодирования в контексте ЧПУ обработки
Интеграция анодирования алюминия в цикл ЧПУ обработки требует тщательной подготовки. После механической обработки на станках с ЧПУ (фрезерование, сверление или токарная обработка) детали очищаются от стружки и загрязнений. Это критично, поскольку любые остатки могут нарушить равномерность анодного слоя. Процесс анодирования начинается с предварительной обработки: травления в щелочном или кислотном растворе для удаления естественного оксида.
Далее следует основной этап — анодирование в ванне с электролитом (чаще серной кислотой). Деталь подключается как анод, а катод — из свинца или алюминия. При напряжении 12–20 В и температуре 18–22°C формируется оксидный слой. Время процесса варьируется от 20 минут до нескольких часов, в зависимости от требуемой толщины. После анодирования проводится окрашивание (если нужно) и герметизация в горячей воде или специальных растворах для закрытия пор.

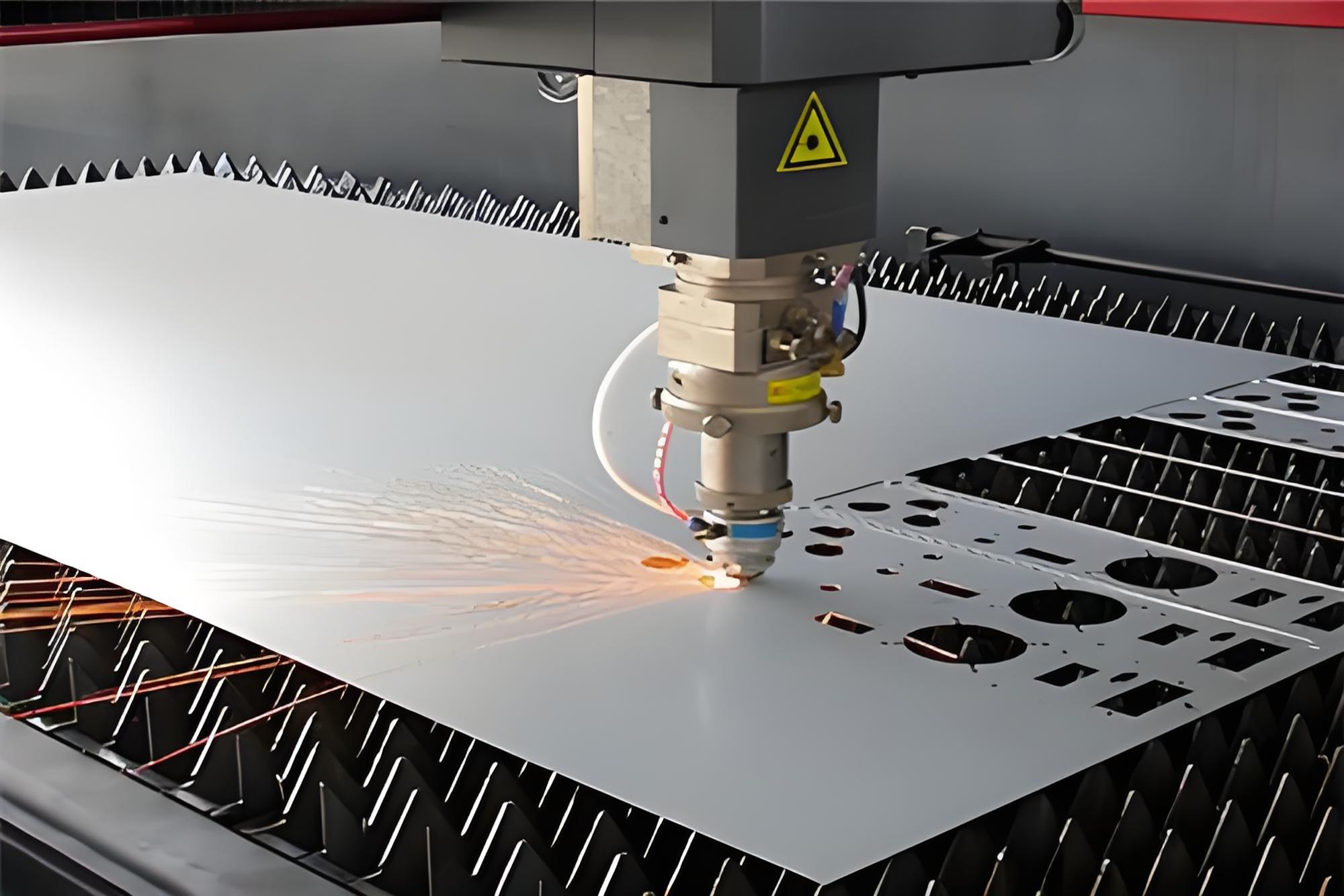

В ЧПУ обработке анодирование часто сочетается с другими технологиями, такими как лазерная гравировка. Например, после анодирования поверхность становится идеальной для нанесения маркировки, которая не стирается со временем.
Шаги процесса анодирования алюминия
Подробный процесс анодирования алюминия включает пять ключевых шагов. Сначала — очистка: деталь погружается в раствор щелочи или кислоты для удаления жиров и загрязнений. Это занимает 5–10 минут и обеспечивает адгезию. Второй шаг — травление: в каустической соде удаляется тонкий слой металла (1–5 микрон), создавая матовую поверхность.
Третий шаг — анодирование: в электролитической ванне при постоянном токе формируется оксид. Для твердого анодирования температура снижается до 0–5°C, чтобы слой был плотнее. Четвертый — окрашивание: для цветного анодирования используются органические или неорганические красители, заполняющие поры. Пятый — герметизация: в кипящей воде или с солями никеля поры закрываются, повышая коррозионную стойкость на 20–30%.Для ясности представим шаги в табличной форме с параметрами:
| Шаг | Описание | Время (мин) | Параметры | Цель |
| 1. Очистка | Удаление жиров и загрязнений | 5–10 | Щелочной или кислотный раствор, 40–60°C | Обеспечение адгезии |
| 2. Травление | Удаление естественного оксида | 1–5 | Каустическая сода, комнатная температура | Создание матовой поверхности |
| 3. Анодирование | Формирование оксидного слоя | 20–120 | Серная кислота, 12–20 В, 18–22°C | Защитный слой |
| 4. Окрашивание | Заполнение пор красителями | 5–15 | Органические красители | Эстетика |
| 5. Герметизация | Закрытие пор | 10–30 | Кипящая вода или соли никеля, 95–100°C | Повышение стойкости |
Эта таблица упрощает понимание последовательности и помогает в планировании производства.
Техники и оборудование для анодирования в ЧПУ
Современные техники анодирования алюминия включают автоматизированные линии, интегрированные с ЧПУ системами. Оборудование включает ванны из полипропилена, источники постоянного тока и системы контроля температуры. Для крупных производств используются роботизированные манипуляторы, чтобы минимизировать человеческий фактор.
Одна из продвинутых техник — плазменное анодирование, где используется высоковольтный разряд для создания сверхпрочного слоя. В ЧПУ контексте это позволяет обрабатывать сложные геометрии без деформаций. Стоимость оборудования варьируется от 500 000 до 5 000 000 рублей, в зависимости от масштаба.
Преимущества анодирования алюминия для деталей ЧПУ
Анодирование алюминия предлагает множество преимуществ в ЧПУ обработке. Во-первых, оно повышает коррозионную стойкость: анодный слой выдерживает воздействие солей и кислот в 10–20 раз лучше, чем необработанный алюминий. Это подтверждено тестами ASTM, где анодированные детали показывают стойкость до 1000 часов в солевом тумане.
Во-вторых, улучшается износостойкость: твердый анодный слой снижает коэффициент трения на 30–40%, продлевая срок службы деталей в механизмах. В-третьих, эстетика: возможность окрашивания в любые цвета делает детали привлекательными для потребительских товаров.
Устойчивость к коррозии и износу
Коррозионная стойкость — ключевое преимущество анодирования алюминия. Оксидный слой действует как барьер, предотвращая проникновение влаги и агрессивных веществ. В автомобильной отрасли анодированные алюминиевые детали выдерживают до 10 лет эксплуатации без ржавчины. Износостойкость достигается за счет твердости слоя: для типа III она сравнима с сапфиром (9 по Моосу).
Данные из отрасли показывают, что анодированные детали снижают затраты на обслуживание на 15–25%. Например, в случае с ЧПУ-обработанными шестернями анодирование уменьшает износ на 50% при циклических нагрузках. Для иллюстрации преимуществ приведем таблицу с количественными данными:
| Преимущество | Значение для необработанного алюминия | Значение после анодирования | Улучшение (%) |
| Твердость (HV) | 100–200 | 500–1000 | 400–900 |
| Стойкость к коррозии (часы в солевом тумане) | 100–200 | 1000+ | 500–900 |
| Коэффициент трения | 0.4–0.6 | 0.2–0.3 | 30–50 (снижение) |
| Срок службы (лет) | 2–5 | 10–20 | 200–400 |
Эта таблица подчеркивает quantifiable преимущества, основанные на отраслевых тестах.
Эстетические и функциональные преимущества

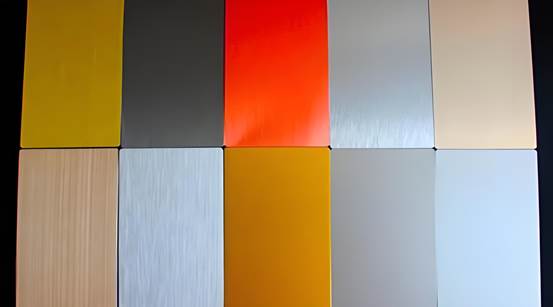

Эстетика анодирования алюминия включает глянцевую или матовую поверхность, а также цвета от черного до золотого. Это важно для дизайна, где детали должны сочетаться с общим стилем. Функционально слой улучшает электрическую изоляцию (до 1000 В) и теплопроводность, что полезно в электронике.
В ЧПУ обработке анодирование позволяет создавать детали с точностью до 0,01 мм, сохраняя геометрию. Преимущество — экологичность: процесс не использует тяжелые металлы, как гальваника.
Применение анодирования алюминия в различных отраслях
Анодирование алюминия находит применение в аэрокосмической промышленности, где легкие и прочные детали критически важны. Например, компоненты самолетов, обработанные твердым анодированием, выдерживают перепады температур от -50 до +100°C.
В автомобилестроении анодированные алюминиевые детали используются для кузовов и двигателей, снижая вес на 20–30%. В строительстве — для фасадов и оконных профилей, где стойкость к УФ-излучению достигает 20 лет. В электронике анодирование защищает корпуса гаджетов от царапин.
Кейс: Компания Boeing применяет анодирование для алюминиевых рам, что увеличило срок службы на 15%. В России заводы вроде “АлюмДизайн” в Санкт-Петербурге производят анодированные профили для строительства, с объемом 10 000 тонн в год.
Практические советы при анодировании
При анодировании алюминия в ЧПУ обработке важно выбрать правильный сплав: 6061 или 7075 подходят лучше всего из-за высокой анодируемости. Совет: Перед анодированием проверьте поверхность на дефекты — микротрещины могут привести к неравномерному слою.
Внимание: Температура электролита не должна превышать 25°C, иначе слой станет пористым. Техника: Для цветного анодирования используйте органические красители для яркости. Избегайте перегрузки ванны — максимум 10–15 деталей за цикл.
Данные: По статистике, 70% дефектов возникают из-за плохой очистки, поэтому инвестируйте в ультразвуковые ванны.
Кейсы и данные по анодированию алюминия
Реальный кейс: В производстве автомобильных частей компания Ford применила твердое анодирование для алюминиевых поршней, что снизило износ на 40% и увеличило КПД двигателя на 5%. Данные: Согласно отчету RapidDirect, анодированные детали стоят на 10–20% дороже, но окупаются за счет срока службы в 2–3 раза дольше.
В России пример — завод “РУСАЛ”, где анодирование применяется для экспорта профилей, с ежегодным ростом производства на 8%. Статистика: Толщина слоя 20 микрон обеспечивает стойкость к абразиву в 500 циклов по тесту Taber.
Заключение
В заключение, анодирование алюминия в ЧПУ обработке — это мощная технология, сочетающая инновации и практичность. Она позволяет создавать детали с выдающимися свойствами: от повышенной коррозионной стойкости до эстетической привлекательности. Используя вариации процесса, такие как твердое или цветное анодирование, производители могут адаптировать материалы под любые нужды. Ключевой аспект — понимание, что анодирование алюминия не просто покрытие, а интегральная модификация металла, обеспечивающая долговечность и эффективность. Рекомендуем внедрять эту технологию для оптимизации производства и снижения затрат в долгосрочной перспективе.
FAQ: Часто задаваемые вопросы об анодировании алюминия
Что такое анодирование алюминия и зачем оно нужно в ЧПУ?
Анодирование — процесс создания оксидного слоя для защиты. В ЧПУ оно улучшает долговечностьдеталей.
Сколько стоит анодирование?
От 50 до 200 рублей за м², в зависимости от типа и объема.
Можно ли анодировать дома?
Возможно для малого масштаба, но требует оборудования и безопасности; лучше доверить профессионалам.
Как ухаживать за анодированными деталями?
Очищать мягкими средствами, избегать абразивов.
Влияет ли анодирование на размеры деталей?
Да, слой добавляет 5–50 микрон, учитывайте в ЧПУ проектировании.
