Лазерная обработка алюминия на станках с числовым программным управлением (CNC) — это передовая технология, которая обеспечивает высокую точность, скорость и экономичность в производстве. Алюминий, благодаря своей легкости, коррозионной стойкости и универсальности, широко применяется в таких отраслях, как авиастроение, автомобилестроение, производство электроники и даже ювелирная промышленность. Однако высокая теплопроводность и отражающая способность алюминия создают уникальные вызовы при его обработке. Лазерная обработка алюминия позволяет преодолевать эти трудности, обеспечивая чистый рез, точную гравировку и прочную сварку. В этой статье мы подробно разберем секреты повышения эффективности лазерной обработки алюминия на CNC станках, предоставим технические рекомендации, подкрепленные данными, и предложим практические советы для оптимизации процессов. Вы узнаете, как правильно выбирать оборудование, настраивать параметры и избегать распространенных ошибок, чтобы добиться максимальной производительности.
Что такое лазерная обработка алюминия на CNC станках?
Лазерная обработка алюминия на CNC станках — это процесс, использующий сфокусированный лазерный луч для резки, сварки или гравировки алюминиевых деталей под управлением компьютерной программы. CNC (Числовое Программное Управление) обеспечивает автоматизацию, позволяя станку точно следовать заданным траекториям, минимизируя человеческий фактор. Лазерная технология особенно эффективна для алюминия, так как позволяет работать с высокой скоростью и точностью, избегая деформаций, характерных для механических методов обработки.Основные виды лазерной обработки алюминия включают:

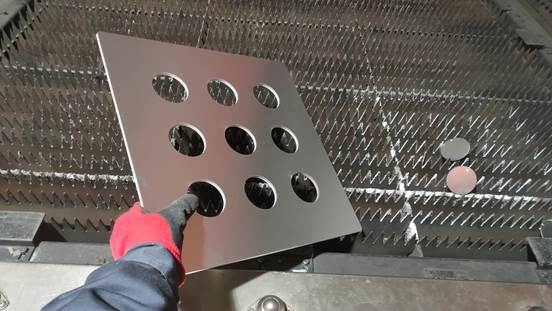

- Лазерная резка: Создание контуров, отверстий или сложных геометрических форм в алюминиевых листах.
- Лазерная сварка: Соединение алюминиевых деталей с минимальным тепловым воздействием.
- Лазерная гравировка: Нанесение маркировки, логотипов или декоративных элементов на поверхность алюминия.
Таблица 1: Основные виды лазерной обработки алюминия
| Тип обработки | Применение | Толщина материала | Тип лазера | Преимущества |
| Лазерная резка | Детали, профили, корпуса | 0.5–20 мм | Волоконный, CO2 | Высокая точность, минимальные отходы |
| Лазерная сварка | Соединение деталей, конструкций | 0.1–10 мм | Волоконный | Прочность, отсутствие деформации |
| Лазерная гравировка | Маркировка, декоративные элементы | Поверхностная | Волоконный, YAG | Четкость, долговечность маркировки |
Волоконные лазеры, благодаря своей способности преодолевать высокую отражаемость алюминия, стали стандартом в промышленности. Они обеспечивают рез с допуском ±0.1 мм и повторяемостью ±0.05 мм, что идеально для высокоточных задач. По сравнению с традиционными методами, такими как фрезерование или плазменная резка, лазерная обработка сокращает время производства на 25–75% в зависимости от сложности задачи.
Преимущества лазерной обработки алюминия на CNC станках
Лазерная обработка алюминия на CNC станках обладает рядом преимуществ, которые делают ее предпочтительным выбором для промышленных предприятий. Эти преимущества включают:
- Высокая точность: Лазерный луч создает узкий рез (kerf) шириной 0.1–0.3 мм, что обеспечивает прецизионную обработку даже сложных геометрий. Это особенно важно для алюминиевых сплавов, таких как 6061 или 7075, используемых в аэрокосмической отрасли.
- Скорость: Для тонких листов (1–3 мм) скорость резки может достигать 80 м/мин, что значительно ускоряет производственный цикл.
- Минимальные отходы: Узкий рез минимизирует потери материала, что особенно ценно для дорогостоящих алюминиевых сплавов.
- Отсутствие физического контакта: Лазер не изнашивается, в отличие от фрез или резцов, что снижает затраты на обслуживание.
- Гибкость: CNC позволяет быстро переключаться между задачами — от резки до гравировки — без замены инструмента.
Таблица 2: Сравнение лазерной обработки с другими методами
| Метод | Скорость (м/мин) | Точность (мм) | Отходы материала | Подходит для алюминия |
| Лазерная резка (CNC) | До 80 | ±0.1 | Низкие | Отлично |
| Плазменная резка | До 20 | ±0.5 | Высокие | Условно |
| Фрезерование (CNC) | До 10 | ±0.2 | Средние | Хорошо |
| Водоструйная резка | До 15 | ±0.3 | Средние | Хорошо |
Эти преимущества делают лазерную обработку алюминия идеальной для серийного производства, где требуется высокая производительность и минимальные затраты. Например, в автомобилестроении лазерная резка алюминиевых кузовных деталей позволяет снизить вес конструкции на 20%, улучшая топливную эффективность.
Экономическая выгода
Экономия достигается за счет снижения энергопотребления и отсутствия необходимости в дорогостоящих инструментах. Волоконные лазеры потребляют на 30–50% меньше энергии, чем CO2-лазеры, и подходят для обработки алюминия толщиной до 20 мм. Кроме того, автоматизация CNC исключает простои, что снижает затраты на рабочую силу.
Технические аспекты лазерной обработки алюминия
Выбор лазера и его параметры
Для лазерной обработки алюминия на CNC станках чаще всего используются волоконные лазеры, так как они эффективно справляются с высокой отражаемостью материала. Мощность лазера варьируется в зависимости от задачи:
- Резка: 1000–6000 Вт для толщины 0.5–20 мм.
- Сварка: 500–2000 Вт для соединения деталей.
- Гравировка: 50–500 Вт для поверхностной обработки.
Таблица 3: Рекомендуемые параметры для лазерной резки алюминия
| Толщина (мм) | Мощность лазера (Вт) | Скорость (м/мин) | Вспомогательный газ | Давление газа (бар) |
| 1 | 1000–2000 | 50–80 | Азот | 10–15 |
| 3 | 2000–4000 | 20–40 | Азот | 12–18 |
| 10 | 4000–6000 | 5–10 | Кислород | 8–12 |
| 20 | 6000+ | 1–3 | Кислород | 6–10 |
Азот используется для предотвращения окисления, обеспечивая чистый рез, особенно для тонких листов. Кислород подходит для более толстых материалов, так как усиливает процесс горения, увеличивая глубину реза.
Настройка CNC программ
Для управления станком применяются программы, такие как CypCut, FSCut или Siemens Sinumerik. Важные настройки включают:
- Компенсация ширины реза (kerf): Учитывает ширину лазерного луча (0.1–0.3 мм) для точности.
- Микрошвы: Используются для удержания деталей в листе, предотвращая их смещение.
- Фокусное расстояние: Для резки — на поверхности материала, для гравировки — на 0.5–1 мм ниже.
Рекомендуется проводить тестовую резку на образцах размером 10–50 мм для оптимизации параметров. Это позволяет избежать дефектов, таких как заусенцы или неровные края.
Подготовка материала
Перед обработкой алюминий необходимо очистить от оксидной пленки, которая может препятствовать поглощению лазерного луча. Используйте химические растворители или механическую очистку. Также важно обеспечить надежную фиксацию материала, чтобы избежать вибраций, которые могут снизить точность.
Как выбрать подходящий CNC станок для лазерной обработки алюминия
Выбор CNC станка для лазерной обработки алюминия требует учета нескольких факторов:
- Мощность лазера: Для алюминия предпочтительны волоконные лазеры от 1000 Вт. Для толстых листов (10–20 мм) необходимы станки с мощностью 4000–6000 Вт.
- Размер рабочего стола: Для промышленного применения подходит стол 1500×3000 мм или больше. Сменные столы увеличивают производительность на 30–40%.
- Система управления: Выбирайте станки с интуитивным ПО, совместимым с CAD/CAM системами, такими как AutoCAD или SolidWorks.
- Скорость перемещения: Для высокой производительности необходимы станки со скоростью осей до 120 м/мин.
- Система охлаждения: Обязательна для предотвращения перегрева лазера.
Таблица 4: Популярные модели CNC станков для алюминия
| Модель | Мощность (Вт) | Рабочая зона (мм) | Скорость (м/мин) | Цена (руб.) |
| Bodor P3015 | 3000 | 1500×3000 | 120 | 3,500,000 |
| Senfeng SF3015F | 4000 | 1500×3000 | 100 | 4,200,000 |
| Bystronic ByStar | 6000 | 2000×4000 | 140 | 8,000,000 |
Советы по выбору
Проверьте наличие локального сервисного центра в России, особенно в Москве или Санкт-Петербурге.
Убедитесь, что станок поддерживает обработку алюминиевых сплавов (6061, 7075).
Проведите тестовую резку на образцах перед покупкой.
Секреты высокой эффективности лазерной обработки алюминия
Для достижения максимальной эффективности при лазерной обработке алюминия на CNC станках следуйте этим рекомендациям:
- Оптимизация охлаждения: Используйте смазочно-охлаждающую жидкость (СОЖ) или воздушный туман для предотвращения налипания стружки. Это снижает износ оптики и повышает качество реза.
- Импульсный режим для сварки: При лазерной сварке алюминия используйте импульсный режим с частотой 20–100 Гц, чтобы минимизировать тепловое воздействие и избежать трещин.

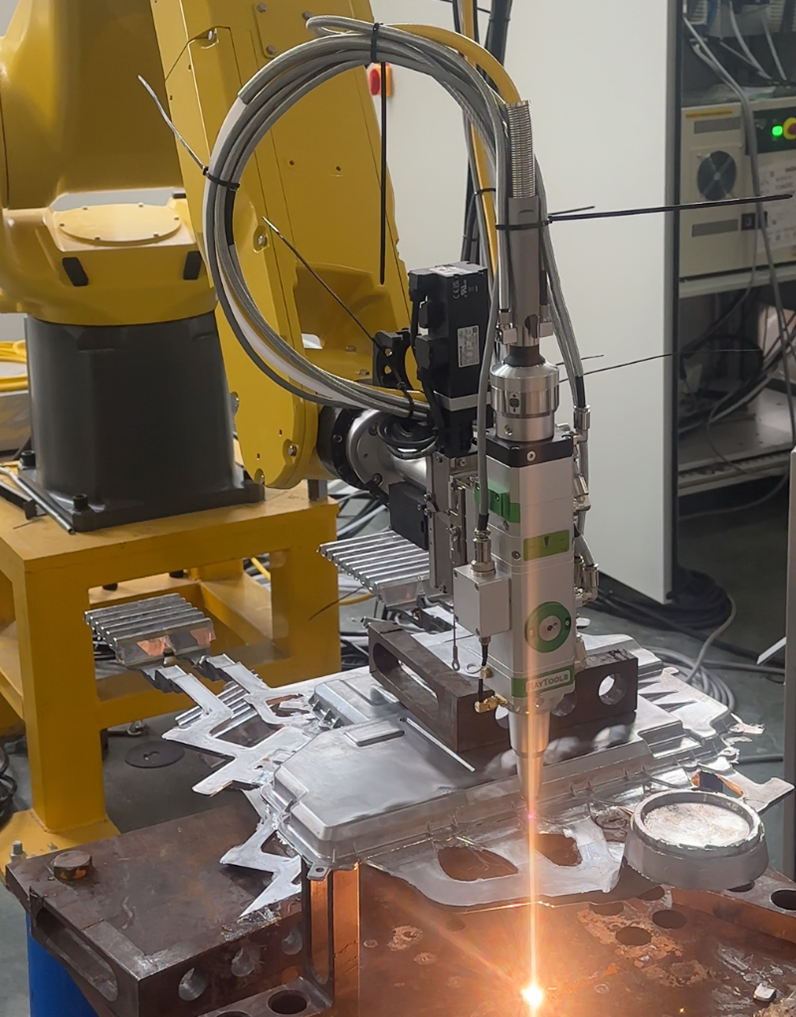

- Автоматизация: Интеграция роботизированных загрузчиков или систем автоматической подачи материала увеличивает производительность на 40%. Например, системы сменных столов сокращают время простоя на 50%.
- Регулярное обслуживание: Чистите оптику каждые 100 часов работы и калибруйте фокус, чтобы избежать потери мощности.
- Использование анодированного алюминия: Для гравировки выбирайте анодированный алюминий, так как он обеспечивает высокий контраст и долговечность маркировки.
Таблица 5: Секреты оптимизации лазерной обработки алюминия
| Техника | Эффект | Рекомендация |
| Использование СОЖ | Снижение налипания стружки | Применять при резке листов >3 мм |
| Импульсный режим сварки | Минимизация трещин | Частота 20–100 Гц, мощность 500–1000 Вт |
| Автоматизация подачи | Увеличение производительности на 40% | Установить загрузчик или сменный стол |
| Чистка оптики | Сохранение мощности лазера | Каждые 100 часов работы |
| Анодированный алюминий для гравировки | Высокий контраст маркировки | Использовать для электроники и декора |
Пример оптимизацииПредприятие в Екатеринбурге внедрило CNC станок с волоконным лазером мощностью 4000 Вт и системой автоматической подачи. После оптимизации параметров (скорость 20 м/мин, азот 12 бар) и использования микрошвов производительность выросла на 35%, а отходы сократились на 20%.
Применение в промышленности: кейсы и примеры
Лазерная обработка алюминия на CNC станках нашла широкое применение в различных отраслях:
- Автомобилестроение: Производство легких кузовных деталей из алюминиевых сплавов (например, 6061) снижает вес автомобиля на 20%, улучшая топливную эффективность. Кейс: Volkswagen использует лазерную резку для создания рам, сокращая время производства на 30%.
- Авиастроение: Обработка алюминиевых сплавов (7075) для турбин и фюзеляжей требует точности ±0.05 мм. Лазерные CNC станки обеспечивают эту точность, минимизируя дефекты.
- Электроника: Лазерная гравировка используется для маркировки печатных плат и корпусов, где требуется высокая четкость.
- Ювелирная промышленность: Лазерная гравировка алюминиевых украшений позволяет создавать сложные узоры с толщиной линий до 0.01 мм.
Российский кейс
В Новосибирске завод по производству алюминиевых профилей внедрил CNC станок Bodor P3015 с лазером 3000 Вт. После настройки параметров (азот, 15 бар, скорость 30 м/мин) предприятие увеличило выпуск продукции на 50% и сократило отходы на 15%. Это позволило окупить станок за 18 месяцев.
Распространенные ошибки и как их избежать
- Неправильный выбор газа: Использование кислорода вместо азота для тонких листов приводит к окислению. Рекомендация: применяйте азот для листов до 10 мм.
- Перегрев материала: Слишком высокая мощность вызывает деформацию. Решение: снижайте мощность для листов толщиной более 5 мм и увеличивайте скорость.
- Игнорирование подготовки материала: Оксидная пленка снижает эффективность лазера. Решение: очищайте поверхность перед обработкой.
- Неправильная фокусировка: Смещение фокуса приводит к неровному резу. Решение: калибруйте фокус перед каждой задачей.
Таблица 6: Распространенные ошибки и их решения
| Ошибка | Последствие | Решение |
| Неправильный газ | Окисление реза | Использовать азот для тонких листов |
| Перегрев материала | Деформация деталей | Снизить мощность, увеличить скорость |
| Игнорирование очистки | Снижение эффективности лазера | Очистить поверхность перед обработкой |
| Неправильная фокусировка | Неровный рез | Калибровать фокус перед каждой задачей |
Заключение
Лазерная обработка алюминия на CNC станках — это технология, которая сочетает в себе точность, скорость и экономичность, открывая новые возможности для промышленности. Мы рассмотрели ключевые аспекты: от выбора оборудования и настройки параметров до секретов оптимизации и примеров применения. Использование волоконных лазеров, правильная подготовка материала и автоматизация процессов позволяют достичь высокой эффективности, минимизируя отходы и затраты. Для профессионалов, стремящихся улучшить производство, лазерная обработка алюминия станет конкурентным преимуществом. Начните с тестирования параметров на вашем оборудовании, интегрируйте автоматизацию и следуйте рекомендациям, чтобы раскрыть полный потенциал технологии. Лазерная обработка алюминия — это не только решение текущих задач, но и шаг к инновациям в вашем бизнесе.
FAQ: Часто задаваемые вопросы о лазерной обработке алюминия
1. Можно ли резать алюминий толщиной более 20 мм?
Да, с лазерами мощностью 6000 Вт и выше, но требуется кислород и низкая скорость (1–3 м/мин).
2. Какой газ лучше для резки алюминия?
Азот для чистого реза на тонких листах, кислород для толстых листов.
3. Сколько стоит CNC станок для алюминия?
Базовые модели от 1 млн руб., профессиональные — до 10 млн руб.
4. Как минимизировать отходы?
Используйте микрошвы и оптимизируйте раскрой материала в CAD-программах.
5. Требуется ли обучение персонала?
Да, для настройки параметров и обслуживания станка необходимы базовые знания CNC и лазерных технологий.
