В современном промышленном производстве литье алюминия под давлением занимает центральное место среди технологий формирования деталей из цветных металлов. Этот метод позволяет создавать изделия с высокой точностью, отличными механическими свойствами, такими как легкость, прочность и устойчивость к коррозии. Комбинация литья алюминия с последующей ЧПУ обработкой обеспечивает идеальную геометрию и качество поверхности. В этой статье мы подробно разберем все аспекты процесса: историю развития, технические параметры, преимущества, возможные дефекты и способы их устранения, экологические аспекты, стандарты качества, примеры применения в различных отраслях и практические рекомендации для заказчиков фрезерных работ на заказ. Если вы представляете промышленное предприятие и ищете надежного исполнителя для производства сложных деталей, понимание этих нюансов поможет принять обоснованное решение. Мы опираемся на проверенные данные из авторитетных источников, чтобы предоставить полную картину технологии литья алюминия.
Исторический обзор развития литья алюминия под давлением
Литье алюминия под давлением имеет богатую историю, начавшуюся в XIX веке. Первоначально технология литья под давлением разрабатывалась для оловянно-свинцовых сплавов в 1840-х годах для полиграфии, где требовались точные буквы для наборных машин. К середине века, в 1869 году, Джон Уэсли Хайат изобрел целлулоид как замену слоновой кости, что стимулировало развитие литья пластиков, но для металлов прорыв произошел позже. В 1880-х годах в США и Европе начались эксперименты с литьем цинка и алюминия, но массовое применение алюминия стартовало в начале XX века с развитием авиации и автомобилестроения.
В 1900-х годах появился первый патент на литье под низким давлением в постоянные формы, а в 1911 году А. Вильм открыл эффект старения алюминиевых сплавов, улучшивший их свойства. К 1920-м годам машины для литья под высоким давлением стали стандартными, особенно после изобретения холоднокамерных прессов, подходящих для алюминия с высокой температурой плавления. Во время Второй мировой войны технология получила импульс: алюминиевые детали для самолетов и оружия производились в огромных объемах. Поствоенный период ознаменовался автоматизацией: в 1950-х появились гидравлические системы и элементы ЧПУ для контроля.
В России (СССР) литье алюминия активно развивалось с 1930-х годов на заводах вроде “Кубаньжелдормаш”, где внедрялись ГОСТы для стандартизации. К 1980-м годам интегрировалась ЧПУ обработка, а в постсоветское время — импортное оборудование от компаний вроде Italpresse. Сегодня технология эволюционировала с внедрением вакуумного литья и симуляционного моделирования (CAD/CAE), снижая дефекты и повышая эффективность. Эта эволюция сделала литье алюминия незаменимым в электронике, автомобилестроении и аэрокосмической отрасли, где требуются легкие и прочные компоненты.
История показывает, как литье алюминия перешло от ручных методов к высокотехнологичным процессам, интегрированным с ЧПУ. Например, в 1970-х годах компьютерное управление повысило точность на 50%, а в 2000-х — экологичность за счет рециклинга. Развитие продолжается с фокусом на устойчивость и цифровизацию.
Что такое литье алюминия под давлением и его ключевые параметры
Литье алюминия под давлением — это процесс, при котором расплавленный алюминиевый сплав впрыскивается в металлическую форму (кокиль) под высоким давлением, достигающим 4-500 МПа. Скорость заполнения формы варьируется от 10 до 120 м/с, что позволяет создавать детали с тонкими стенками (от 1 мм) и сложной геометрией. Этот метод идеален для серийного производства, обеспечивая производительность до 1000-5000 деталей в смену в зависимости от размера и оборудования.
Основные этапы: подготовка формы (смазка и нагрев до 200-300°C), заливка сплава в камеру прессования, впрыск под давлением, охлаждение (5-30 секунд) и извлечение детали. После литья часто следует ЧПУ обработка для удаления заусенцев, создания отверстий и достижения точности до 0,01 мм. Ключевые параметры: температура сплава (650-700°C), давление прессования (50-150 МПа для алюминия), время заполнения (0,01-0,1 секунды) и скорость поршня (0,5-4 м/с).
Для других цветных металлов, таких как цинк или медь, параметры корректируются: для цинка давление ниже (20-50 МПа) из-за низкой температуры плавления. В таблице ниже приведены типичные параметры для литья алюминия под давлением:
| Параметр | Значение для алюминия | Диапазон вариаций | Влияние на процесс |
| Температура сплава | 650-700°C | 620-720°C | Влияет на текучесть; слишком высокая — окисление, низкая — неполное заполнение. |
| Давление впрыска | 50-150 МПа | 4-500 МПа | Обеспечивает плотность; низкое — пористость. |
| Скорость заполнения | 10-120 м/с | 5-150 м/с | Быстрая — для тонких деталей, медленная — для толстых. |
| Время охлаждения | 5-30 с | 2-60 с | Короткое — для производительности, длинное — для снижения усадки. |
| Температура формы | 200-300°C | 150-350°C | Предотвращает трещины; оптимальная — для равномерного затвердевания. |
Данные основаны на стандартных рекомендациях.В отличие от литья в песчаные формы, метод под давлением минимизирует пористость и улучшает свойства: теплопроводность достигает 150-200 Вт/мК, а прочность на разрыв — 200-400 МПа в зависимости от сплава. Это делает литье алюминия предпочтительным для высокоточных приложений.
Алюминиевые сплавы для литья: свойства и выбор
Выбор сплава — ключевой фактор в литье алюминия. Алюминиевые сплавы для литья классифицируются по ГОСТ 1583-93 и ISO 3522:2007, включая серии Al-Si (силумины), Al-Mg, Al-Cu и другие. Основные легирующие элементы: кремний (улучшает текучесть), магний (повышает прочность), медь (для твердости) и цинк (для коррозионной стойкости).
Например, сплав A356 (АК7) идеален для структурных деталей благодаря балансу прочности (σв = 200-250 МПа) и пластичности (δ = 5-10%). A380 (АК9) используется в автомобилестроении за счет высокой теплопроводности (96 Вт/мК) и низкой стоимости. Ниже приведена таблица свойств популярных сплавов для литья алюминия под давлением:
| Марка сплава (ГОСТ/ISO) | Химический состав (основные элементы, %) | Прочность на разрыв (МПа) | Удлинение (%) | Теплопроводность (Вт/мК) | Применение |
| АК12 (AlSi12) | Si: 10-13, Fe: <1, Cu: <0.1 | 150-200 | 1-3 | 120-140 | Корпуса, радиаторы; хорошая текучесть. |
| АК7 (A356) | Si: 6-8, Mg: 0.3-0.5, Fe: <0.5 | 200-250 | 5-10 | 150-170 | Автодетали, авиация; высокая прочность. |
| АК9 (A380) | Si: 7.5-9.5, Cu: 3-4, Mg: <0.1 | 300-350 | 2-4 | 96-110 | Электроника, машины; коррозионностойкий. |
| АМг5 (AlMg5) | Mg: 4.5-5.5, Mn: 0.4-0.8, Si: <0.5 | 180-220 | 6-12 | 130-150 | Морские детали; отличная свариваемость. |
| АК5М (AlCu5Mg) | Cu: 4-6, Mg: 0.2-0.5, Si: <0.5 | 250-300 | 3-5 | 110-130 | Инструменты; термостойкий. |
Данные взяты из стандартов и исследований.Сплавы выбирают по требованиям: для высокой теплопроводности — Al-Si, для прочности — Al-Cu-Mg. После литья ЧПУ обработка адаптирует свойства, например, путем анодирования для повышения коррозионной стойкости.
Преимущества комбинации литья алюминия и фрезерных работ на ЧПУ
Комбинация литья алюминия под давлением с ЧПУ обработкой предлагает уникальный баланс скорости, точности и стоимости. Литье обеспечивает быструю формировку базовой формы, снижая материалозатраты на 20-30%, а ЧПУ — прецизионную доработку, достигая допусков IT6-IT7 (0,01-0,05 мм). Одно из главных преимуществ — снижение веса деталей на 30-50% по сравнению со сталью при сохранении прочности (алюминий плотностью 2.7 г/см³ vs. сталь 7.8 г/см³).
Гибкость дизайна позволяет создавать сложные формы без сварки, такие как радиаторы с внутренними каналами. Экономия времени: цикл литья — 10-60 секунд, ЧПУ — 1-5 минут на деталь. Экологичность: алюминий перерабатывается на 95%, снижая CO2 на 90% по сравнению с первичным производством. Стоимость: для серий >1000 штук — на 20-40% ниже чистой ЧПУ, с оснасткой от 50 000 руб., окупаемой быстро.
В таблице сравнение преимуществ с другими методами:
| Метод | Производительность (дет/смену) | Точность (мм) | Стоимость на серию >1000 | Вес снижения (%) |
| Литье алюминия + ЧПУ | 1000-5000 | 0.01-0.05 | Низкая | 30-50 |
| Чистая ЧПУ из заготовки | 100-500 | 0.005-0.01 | Высокая | 10-20 |
| Литье в песок | 50-200 | 0.1-0.5 | Средняя | 20-30 |
| 3D-печать металлом | 10-50 | 0.05-0.1 | Высокая | 40-60 |
Преимущества очевидны для массового производства.Однако, для мелких серий чистая ЧПУ может быть выгоднее из-за отсутствия оснастки.

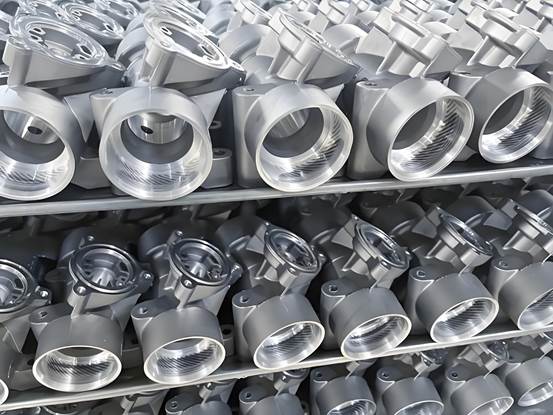

Технологический процесс литья алюминия под давлением с ЧПУ доработкой
Подробный процесс начинается с дизайна: использование CAD для моделирования формы, учета усадки (1-2% для алюминия) и уклонов (1-3° для извлечения). Оснастка — стальная матрица, изготавливаемая на ЧПУ станках, стоимостью 50-500 тыс. руб., служит 50-200 тыс. циклов.
Этапы: 1) Нагрев сплава в печи до 650-700°C с контролем примесей (Fe <0.5%). 2) Заливка в холодную камеру (для алюминия, чтобы избежать коррозии). 3) Впрыск поршнем под давлением 50-150 МПа. 4) Охлаждение водой или воздухом. 5) Извлечение и обрезка. 6) ЧПУ обработка: фрезеровка на 4-5-осевых центрах для отверстий, резьб; инструменты — карбидные фрезы со скоростью 500-2000 об/мин.
Для фрезерных работ на заказ применяют CAM-программы вроде Mastercam для оптимизации траекторий, снижая время на 30%. Пример: производство маховика — литье формы за 20 с, ЧПУ балансировка за 2 мин. Контроль: ультразвуковая дефектоскопия для пористости.Вариации для цветных металлов: для латуни давление 30-100 МПа, температура 900°C. Техника вакуумного литья снижает газовую пористость на 50%.
Дефекты литья алюминия под давлением и способы их устранения
Дефекты — распространенная проблема в литье алюминия, но их можно минимизировать. Основные: пористость (газовая или усадочная), трещины, недолив, заусенцы и поверхностные дефекты вроде следов потока.
Газовая пористость возникает от захвата воздуха или водорода; устранение: вакуум в форме (снижает на 80%), дегазация сплава азотом, оптимизация скорости впрыска (10-50 м/с). Усадочные раковины — от неравномерного охлаждения; решение: увеличение давления подпрессовки (до 200 МПа), добавление ребер жесткости в дизайн.
рещины: термические от быстрого охлаждения; профилактика: контроль температуры формы (250°C), уклоны 2-3°. Недолив: низкая температура сплава; фикс: нагрев до 680°C, очистка каналов. Поверхностные дефекты: регулировка давления и смазки.
В таблице дефекты и решения:
| Дефект | Причины | Способы устранения | Эффективность (%) |
| Газовая пористость | Захват воздуха, водород | Вакуум, дегазация | 70-90 |
| Усадочные раковины | Неравномерное затвердевание | Увеличение давления, питатели | 60-80 |
| Трещины | Термические напряжения | Контроль охлаждения, уклоны | 80-95 |
| Недолив | Низкая текучесть | Повышение температуры, очистка | 90 |
| Заусенцы | Износ формы | Регулярная смазка, ЧПУ обрезка | 100 (постобработка) |
Контроль: рентген или КТ для внутренних дефектов.С timely контролем дефектность снижается до <1%.

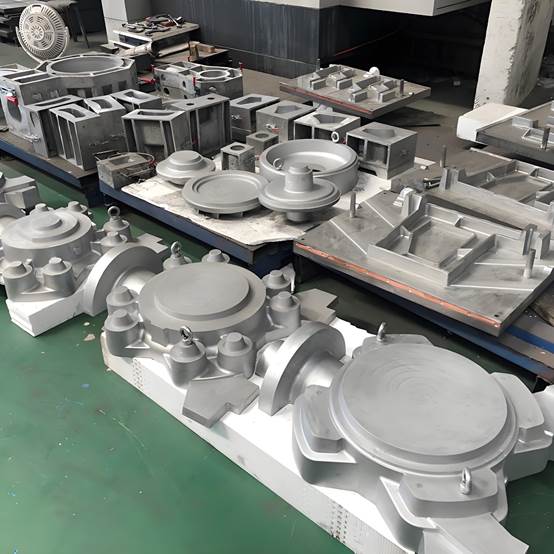

Примеры изделий из литья алюминия с ЧПУ обработкой в различных отраслях
В автомобилестроении литье алюминия используется для блоков цилиндров, маховиков и корпусов трансмиссий. Например, маховик из сплава АК9: литье под 100 МПа, ЧПУ для балансировки (точность 0.05 мм), вес 3-5 кг, серия 10 000 штук, снижение веса на 40%.
В электронике — корпуса для смартфонов и ноутбуков: тонкие стенки 1 мм, теплопроводность 150 Вт/мК, ЧПУ для разъемов. Кейс: производство радиаторов для LED-ламп — 5000 дет/день, стоимость 50 руб/шт.
Аэрокосмическая отрасль: рамки для дронов из A356, литье + 5-осевая ЧПУ, снижение веса на 50%, выдерживают нагрузки 200 МПа. Медицина: каркасы приборов, стерильные после анодирования.Телекоммуникации: антенные корпуса, ЧПУ для точных резьб. Бытовой сектор: кухонная утварь, фурнитура. Эти примеры иллюстрируют универсальность.
Экологические аспекты литья алюминия и ЧПУ обработки
Экология — важный фактор. Литье алюминия генерирует выбросы CO2 (около 10 кг на кг первичного алюминия), но рециклинг снижает до 0.5 кг. Процесс под давлением энергоемкий (электричество для печей), но эффективнее песчаного литья на 30%.
Выбросы газов: SO2 и NOx от плавки; решение: фильтры, снижающие на 90%. Отходы: шлак перерабатывается. ЧПУ обработка экологичнее: минимальные отходы (стружка рециклируется), СОЖ на водной основе.
Углеродный след: для детали 1 кг — 5-10 кг CO2, но алюминий долговечен, снижая общий impact. Стандарты: ISO 14001 для управления экологией. ЛГМ (газифицируемые модели) альтернатива, исключающая песок.
В таблице экологические показатели:
| Аспект | Литье алюминия | ЧПУ обработка | Меры снижения |
| CO2 выбросы (кг/кг) | 5-10 | 1-2 | Рециклинг 95% |
| Энергия (кВтч/кг) | 10-15 | 2-5 | Оптимизация процессов |
| Отходы (%) | 5-10 | 10-20 | Переработка стружки |
| Газы (SO2, NOx) | Средние | Низкие | Фильтры, азот |
Технология устойчива при правильном подходе.
Стандарты и нормы для литья алюминия под давлением
Качество регулируется ГОСТ 1583-93 (химсостав сплавов), ISO 3522:2007 (механические свойства), ГОСТ 977-88 (отливки). Для процесса: ОСТ 1 80028-83 для кокиля и низкого давления. Механические тесты: σв не менее 150 МПа, δ 1-10% по образцам.Контроль: химический анализ (ГОСТ 22536), дефектоскопия. Для ЧПУ — ISO 2768 для допусков. Экспорт: соответствие EN 1706. Эти нормы обеспечивают надежность.
Заключение: Почему литье алюминия — основа инноваций в производстве
В заключение, литье алюминия под давлением с ЧПУ обработкой — это комплексная технология, сочетающая исторический опыт, техническую точность и экологическую устойчивость для создания надежных деталей из цветных металлов. Мы рассмотрели историю, параметры, сплавы, преимущества, дефекты, примеры, экологию, стандарты и тенденции, подчеркивая практическую ценность для клиентов. Эта методология решает задачи от снижения веса до повышения производительности, делая ее незаменимой в современной промышленности. Если вы планируете фрезерные работы на заказ, обратитесь к экспертам — и получите изделия высшего качества. Литье алюминия не только процесс, но и ключ к инновациям, обеспечивающий конкурентное преимущество.
FAQ: Часто задаваемые вопросы о литье алюминия под давлением с ЧПУ
1. Что лучше: литье алюминия под давлением или чистая ЧПУ обработка?
Комбинация литья алюминия под давлением с ЧПУ обработкой оптимальна для серийного производства, так как литье обеспечивает быструю и экономичную формовку базовой детали, а ЧПУ добавляет высокую точность (допуски до 0,01 мм). Для малых серий или прототипов чистая ЧПУ обработка предпочтительнее, так как исключает затраты на изготовление оснастки (от 50 000 руб.). Например, для партии 1000 деталей литье снижает стоимость на 20-40%, но для 10-50 штук ЧПУ выгоднее за счет гибкости.
2. Какова стоимость литья алюминия под давлением и ЧПУ обработки?
Стоимость зависит от сложности детали, объема серии и выбранного сплава. Начальная оснастка (стальная матрица) стоит от 50 000 до 500 000 рублей в зависимости от размера и геометрии формы. Стоимость одной детали варьируется от 50 до 200 рублей для серий свыше 1000 штук, включая материал, литье и ЧПУ обработку. Для мелких партий (100-500 штук) цена за деталь может вырасти до 300-500 рублей из-за распределения затрат на оснастку. Пример: радиатор для LED-ламп — 50 руб./шт. при серии 5000.
3. Какие алюминиевые сплавы используются для литья под давлением?
Чаще всего применяются сплавы A380 (АК9), A356 (АК7), АК12 (AlSi12) и АМг5, соответствующие ГОСТ 1583-93 и ISO 3522:2007. A380 идеален для электроники благодаря коррозионной стойкости и теплопроводности (96 Вт/мК). A356 подходит для структурных деталей (автозапчасти, авиация) с прочностью 200-250 МПа. АК12 — для корпусов с высокой текучестью. Выбор зависит от требований: A360 для общей прочности, ZL104 для повышенной нагрузки.
4. Возможно ли заказать мелкую серию деталей?
Да, литье алюминия под давлением доступно для серий от 100 штук, используя упрощенные формы или вакуумное литье для снижения затрат на оснастку. Для партий 10-50 штук применяются альтернативные методы, такие как литье в холодно-твердеющие смеси (ХТС) или прототипирование с 3D-печатью для проверки дизайна. Это позволяет сократить затраты на 20-30% по сравнению с индивидуальным производством.
5. Как обеспечивается качество деталей при литье алюминия?
Качество гарантируется многоступенчатым контролем: рентгеновская или КТ дефектоскопия для выявления внутренних пор и трещин, 100% визуальная и размерная инспекция, механические тесты (σв ≥ 150 МПа по ГОСТ 977-88). Автоматизированные ЧПУ станки обеспечивают точность до 0,01 мм. Применение стандартов ISO 9001 и химического анализа (ГОСТ 22536) минимизирует дефектность до уровня <1%. Например, ультразвуковая проверка исключает пористость в 95% случаев.
6. Каковы экологические аспекты литья алюминия под давлением?
Литье алюминия экологично благодаря рециклингу: 95% алюминия перерабатывается, снижая выбросы CO2 с 10 кг/кг (первичное производство) до 0,5 кг/кг. Использование фильтров для SO2 и NOx снижает выбросы на 90%. ЧПУ обработка минимизирует отходы: стружка перерабатывается, применяются водные СОЖ. Процесс соответствует ISO 14001, а технологии вроде ЛГМ исключают песчаные отходы. Углеродный след детали (1 кг) — 5-10 кг CO2, что ниже аналогов.
