В современном производстве гибка алюминия играет ключевую роль в создании сложных конструкций для различных отраслей, от автомобилестроения до электроники. Эта технология позволяет преобразовывать плоские алюминиевые листы и профили в изделия с точными углами и формами, обеспечивая высокую прочность и эстетику. Благодаря станкам с числовым программным управлением (ЧПУ), процесс гибки алюминия становится автоматизированным, минимизируя человеческий фактор и повышая точность до уровня ±0,1 мм. В этой статье мы разберем основы технологии, секреты достижения идеального качества и практические советы для специалистов. Если вы ищете способы оптимизировать производство, понимание нюансов гибки алюминия поможет избежать типичных ошибок и повысить эффективность.
Основы технологии гибки алюминия на ЧПУ
Что такое гибка алюминия и почему ЧПУ?
Гибка алюминия — это процесс деформации металла под давлением, при котором материал изгибается без разрушения структуры. Алюминий, как легкий и коррозионностойкий материал, идеально подходит для такой обработки, но требует осторожности из-за своей пластичности. Станки с ЧПУ автоматизируют этот процесс: компьютерная программа управляет пуансоном и матрицей, обеспечивая повторяемость. По данным исследований, использование ЧПУ снижает брак на 30-50% по сравнению с ручными методами. Это особенно важно для серийного производства, где точность критически влияет на конечное качество изделия.
Виды алюминия для гибки
Не все сплавы алюминия одинаково подходят для гибки. Например, серии 1xxx и 3xxx (чистый алюминий и с магнием) обладают высокой пластичностью и минимальным риском трещин. Серии 6xxx (с магнием и кремнием) требуют большего внимания к радиусу изгиба. Рекомендуемый минимальный радиус — 1,5-2 раза толщины листа, чтобы избежать деформаций. Перед работой проверьте твердость материала по шкале Бринелля: для гибки оптимально 20-50 HB. Это позволит адаптировать параметры ЧПУ под конкретный сплав.Для разных толщин алюминия минимальный радиус гибки варьируется. Ниже приведена таблица с примерами для популярных сплавов:
| Сплав алюминия | Толщина листа (мм) | Минимальный радиус гибки (мм) | Рекомендации |
| 1100-O | 1.0 | 1.0 | Подходит для мягкой гибки без нагрева |
| 5052-H32 | 2.0 | 3.0 | Используйте смазку для снижения трения |
| 6061-T6 | 3.0 | 4.5 | Компенсируйте пружинный эффект +2-3° |
| 7075-T6 | 4.0 | 12.0 | Требует нагрева для избежания трещин |
Эта таблица основана на стандартных рекомендациях и помогает выбрать параметры для ЧПУ, минимизируя риски.
Преимущества ЧПУ в гибке алюминия
Автоматизация на ЧПУ обеспечивает не только точность, но и скорость: цикл гибки может занять всего 10-20 секунд на деталь. Кроме того, система позволяет компенсировать пружинный эффект — естественное возвращение алюминия в исходную форму после снятия нагрузки. По статистике, в высокоточных производствах пружинный эффект составляет 1-3°, и ЧПУ корректирует это программно. В результате изделия соответствуют стандартам ISO 2768, что важно для экспорта.
Оборудование для гибки алюминия на ЧПУ
Типы станков ЧПУ для гибки

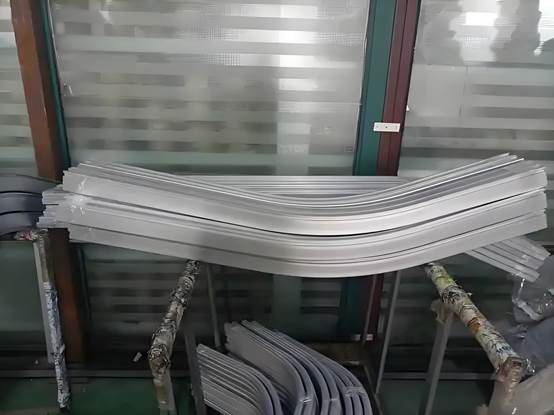

Для гибки алюминиевых листов и профилей используются гидравлические прессы с ЧПУ, такие как модели от Amada или Trumpf. Эти станки оснащены сервоприводами для точного контроля силы — от 50 до 300 тонн. Для профилей подходят роликовые гибочные машины, где три вала постепенно формируют кривизну. Важный параметр — ширина стола: для листов до 3 м оптимально 2,5-4 м. Современные станки интегрируют лазерные датчики для мониторинга угла в реальном времени, повышая качество на 20%.
Сравним популярные модели от Amada и Trumpf для гибки алюминия. Amada известна модульной конструкцией, позволяющей быстро менять инструменты, в то время как Trumpf выделяется системой быстрого зажима. Ниже таблица сравнения ключевых характеристик:
| Параметр | Amada HG 1003 ATC | Trumpf TruBend 7030 | Преимущества Amada | Преимущества Trumpf |
| Сила пресса (тонн) | 100 | 66 | Высокая мощность для толстых листов | Экономичный для средних серий |
| Точность угла (± мм) | 0.1 | 0.05 | Модульная оснастка для гибкости | Быстрый зажим, сокращает время настройки на 30% |
| Скорость гибки (мм/с) | 10-15 | 15-20 | Интеграция с CAD для сложных профилей | Высокая скорость для массового производства |
| Цена (прибл., руб.) | 15-20 млн | 12-18 млн | Долговечность инструмента | Энергоэффективность |
Эта таблица показывает, что Amada подходит для разнообразных проектов, а Trumpf — для высокоскоростного производства.
Инструменты и оснастка
Пуансон и матрица — ключевые элементы. Для алюминия выбирайте пуансоны с углом 88° для компенсации пружины, а матрицы с V-образным профилем шириной 6-8 раз толщины листа. Материал инструмента — закаленная сталь или карбид вольфрама, чтобы избежать царапин на мягком алюминии. Рекомендуется использовать смазку на основе синтетических масел для снижения трения. В практике, замена оснастки каждые 10 000 циклов предотвращает износ и сохраняет точность.
Интеграция с CAD/CAM системами
Программное обеспечение, такое как SolidWorks или AutoCAD, позволяет моделировать гибку алюминия заранее. Импорт 3D-модели в ЧПУ минимизирует ошибки: система рассчитывает траекторию, учитывая толщину и радиус. Для сложных профилей используйте симуляцию, чтобы предсказать деформации. Это экономит время — до 40% на настройку — и повышает качество готовых изделий.
Процесс гибки алюминия: шаги и техники
Подготовка материала и проектирование
Перед гибкой алюминий очищают от загрязнений и проверяют на дефекты. Проектирование включает расчет радиуса: для листа толщиной 2 мм минимальный — 3 мм. Используйте формулу R = t * k, где t — толщина, k — коэффициент (1,5-3 для алюминия). В CAD учитывайте нейтральный слой — зону без растяжения, которая смещается на 0,3-0,5 толщины. Это обеспечит точность углов до ±0,5°.Для разных толщин параметры гибки различаются. Ниже таблица с рекомендациями по силе и скорости для ЧПУ:
| Толщина алюминия (мм) | Сила пресса (т/м) | Скорость гибки (мм/с) | Дополнительные советы |
| 0.5-1.0 (сверхтонкий) | 5-10 | 3-5 | Используйте вакуумные фиксаторы |
| 1.0-3.0 | 10-20 | 5-10 | Стандартная смазка |
| 3.0-5.0 | 20-40 | 8-12 | Компенсация пружины +3° |
| >5.0 | 40+ | 10-15 | Возможен нагрев для сплавов 7xxx |
Настройка станка ЧПУ
Загрузите программу в ЧПУ, зафиксируйте лист в зажимах, чтобы избежать вибраций. Установите скорость гибки 5-10 мм/с для алюминия, чтобы предотвратить нагрев. Лазерный контроль угла корректирует процесс в реальном времени. Тестируйте на пробной заготовке: измерьте угол микрометром и скорректируйте параметры. Это шаг критичен для серийной гибки алюминия.
Основные техники гибки
Воздушная гибка — наиболее распространенная: пуансон не касается дна матрицы, что снижает давление на 20%. Для высокой точности применяйте чеканку — полное вдавливание для острых углов. Ротационная гибка подходит для углов >90°, с использованием роликов. Для профилей — валковая гибка: три ролика формируют радиус от 100 мм. Каждая техника требует учета пружины: для алюминия добавьте 2-5° к номинальному углу.
Специальные сценарии: гибка сверхтонкого алюминия
Для сверхтонких листов (<1 мм) стандартные методы могут привести к деформациям. Используйте вакуумные или клеевые фиксаторы (например, жидкий клей для кожи) для надежного крепления на столе ЧПУ. Снижайте скорость до 3-5 мм/с и применяйте опорные пластины для равномерного распределения нагрузки. В практике, для 0,025″ (0,635 мм) алюминия рекомендуется роликовая гибка с минимальным радиусом 1-1,5t, чтобы избежать складок. Это техника особенно полезна в электронике для создания тонких корпусов.
Специальные сценарии: гибка алюминия при повышенных температурах
В случае твердых сплавов (например, 6061-T6 или 7075-T6) нагрев помогает избежать трещин. Метод включает нагрев до 200-300°C с помощью индукционного нагрева или газовой горелки с розеткой. После нагрева выполните гибку на ЧПУ, затем охладите для восстановления свойств. Учитывайте, что перегрев (>400°C) может вызвать размягчение; оптимально — 250°C для 6061. Это подходит для толстых профилей в авиации, где радиус >3t. После гибки примените термообработку для возврата твердости.
Контроль качества во время процесса
Используйте датчики для мониторинга силы и угла. После гибки проверьте на трещины визуально и ультразвуком. Стандарт отклонения — ±0,2 мм по длине. Если деформация превышает норму, скорректируйте программу. Регулярная калибровка станка — раз в месяц — гарантирует стабильность.
Секреты точности в гибке алюминия
Компенсация пружинного эффекта
Алюминий имеет высокий коэффициент упругости, поэтому после гибки возвращается на 1-4°. Секрет — в перегибе: ЧПУ программируют на угол на 2-3° больше. Для сплавов 6061 используйте таблицы компенсации: при толщине 1 мм — +1,5°. Это обеспечивает точность до 99%.
Минимизация деформаций и трещин
Избегайте острых радиусов: для алюминия 5052 минимум — 1,5t. Смазка снижает трение на 30%, предотвращая разрывы. Гибка перпендикулярно волокнам материала уменьшает риск. В случае тонких листов (<1 мм) используйте опорные пластины для равномерного распределения нагрузки.
Достижение высокого качества поверхности
Алюминий чувствителен к царапинам, поэтому инструменты должны быть полированными. После гибки применяйте анодирование для защиты — толщиной 10-20 мкм. Это повышает коррозионную стойкость и эстетику. Контроль шероховатости Ra 0,8 мкм — стандарт для прецизионных деталей.
Использование симуляции и данных
Внедрите FEM-анализ (метод конечных элементов) для моделирования напряжений. Программы типа ANSYS предсказывают поведение алюминия с точностью 95%. Собирайте данные с предыдущих циклов для машинного обучения в ЧПУ — это оптимизирует процесс на 15-20%.
Заключение: Значение гибки алюминия в современном производстве
Гибка алюминия на станках ЧПУ — это не просто технология, а инструмент для создания высокоточных, качественных изделий с минимальными затратами. Мы рассмотрели процессы, оборудование, секреты точности, специальные сценарии и практические советы, которые помогут оптимизировать ваше производство. В итоге, правильное применение этих методов обеспечивает долговечность конструкций и конкурентные преимущества. Если вы внедряете гибку алюминия, помните: ключ к успеху — в балансе между техникой, контролем качества и адаптацией под материал. Это позволит достичь идеальных результатов в любой отрасли.
FAQ
Какой минимальный радиус гибки для алюминия?
Зависит от сплава: для 1100 — 1t, для 7075 — 3t. Всегда тестируйте.
Можно ли гнуть анодированный алюминий?
Да, но с осторожностью: покрытие может треснуть при радиусе <2t.
Лучше гнуть до анодирования.
Сколько стоит станок ЧПУ для гибки?
От 5 млн руб. за базовую модель до 20 млн за продвинутую. Окупаемость — 1-2 года.
Как компенсировать пружинный эффект?
Программно в ЧПУ: добавьте 1-5° к углу, основываясь на испытаниях.
Подходит ли ЧПУ для малых серий?
Да, настройка занимает 10-30 мин, идеально для прототипов.
Как обработать сверхтонкий алюминий на ЧПУ?
Используйте клеевые или вакуумные фиксаторы, снижайте скорость до 3 мм/с и применяйте опорные пластины для предотвращения деформаций.
Нужен ли нагрев для твердых сплавов алюминия?
Да, для 6061-T6 нагрев до 250°C помогает избежать трещин; используйте индукционный метод и последующую термообработку.
