В современном производстве высокоточных деталей на станках с ЧПУ (CNC) технология покраски алюминия играет ключевую роль в обеспечении долговечности, эстетики и функциональности изделий. Алюминий, как материал, обладает отличной обрабатываемостью, но его поверхность требует специальной защиты от коррозии, износа и внешних воздействий. Покраска алюминия позволяет не только улучшить внешний вид, но и повысить сопротивление к агрессивным средам, что особенно важно для прецизионных компонентов в авиастроении, автомобилестроении и электронике. В этой статье мы подробно разберем процессы подготовки, методы нанесения покрытий, различия в работе с разными сплавами алюминия, такие как 6061 и 7075, а также особенности покраски в специальных условиях, включая низкие температуры. Кроме того, будут рассмотрены практические рекомендации по выбору инструментов, стоимости и низкобюджетным решениям для малых цехов, чтобы помочь специалистам оптимизировать производство. Ключевые аспекты, такие как выбор краски и контроль качества, помогут избежать распространенных ошибок. Мы также предоставим таблицы с данными для наглядного сравнения свойств сплавов и покрытий.
Подготовка поверхности алюминия после CNC-обработки
Подготовка поверхности – это фундаментальный этап в технологии покраски алюминия, определяющий адгезию покрытия и его долговечность. После фрезеровки или токарной обработки на CNC-станках на алюминиевых деталях остаются заусенцы, масла и оксидная пленка, которые необходимо удалить. Без тщательной подготовки покрытие может отслоиться, что приведет к преждевременному износу изделия. Процесс включает несколько последовательных шагов, начиная от механической очистки и заканчивая химической обработкой. Это обеспечивает равномерность нанесения краски и минимизирует дефекты. Для разных сплавов алюминия, таких как 6061 и 7075, подготовка может варьироваться в зависимости от их химического состава и механических свойств.
Очистка и обезжиривание алюминия
Очистка поверхности алюминия начинается с удаления загрязнений, таких как смазочно-охлаждающие жидкости, используемые в CNC-обработке. Для этого применяют растворители, такие как ацетон или уайт-спирит, или специальные обезжириватели на водной основе. После обезжиривания деталь промывают водой, чтобы избежать остатков веществ, которые могут повлиять на адгезию. Этот шаг критически важен, поскольку даже микроскопические загрязнения снижают качество покраски алюминия. В промышленных условиях используют ультразвуковые ванны для повышения эффективности. Для сплава 6061, который имеет лучшую коррозионную стойкость благодаря магнию и кремнию, обезжиривание может быть проще, в то время как 7075, с высоким содержанием цинка, требует более тщательной очистки, чтобы предотвратить окисление. По данным сравнительных исследований, 7075 более подвержен коррозии в солевых средах, поэтому обезжириватели с ингибиторами коррозии рекомендуются для этого сплава.
Шлифовка и травление поверхности
Шлифовка алюминия проводится абразивными материалами с зернистостью от P180 до P240, чтобы создать микротекстуру для лучшей адгезии краски. После шлифовки следует химическое травление, например, в растворе хромовой кислоты или фосфатных составов, которое удаляет естественную оксидную пленку. Этот процесс повышает пористость поверхности, что особенно полезно для порошковой покраски. Важно контролировать время травления – от 1 до 5 минут – чтобы избежать чрезмерного растворения металла. В результате поверхность становится идеально подготовленной для дальнейших этапов. Для 7075 алюминия, который тверже (твёрдость по Бринеллю около 150 HB против 95 HB у 6061), шлифовка требует более жёстких абразивов, чтобы избежать перегрева и деформации. Травление для 7075 должно быть короче, так как сплав более реактивен из-за цинка.
Нанесение конверсионного слоя
Конверсионный слой формируется путем химической реакции, создавая защитную пленку на алюминии. Это может быть хроматное или фосфатное покрытие, толщиной 1-5 микрон, которое улучшает коррозионную стойкость. Для высокоточных CNC-изделий такой слой предотвращает окисление до нанесения краски. Процесс занимает 5-10 минут в специальной ванне при температуре 20-40°C. Без этого шага покраска алюминия может потерять эффективность в агрессивных средах. В случае 6061 сплава конверсионный слой лучше сцепляется благодаря его составу, в то время как для 7075 рекомендуется фосфатное покрытие для повышения адгезии, учитывая его высокую прочность (предел прочности 570 МПа против 310 МПа у 6061).
Вот таблица сравнения свойств сплавов алюминия для подготовки к покраске:
| Свойство | 6061 Aluminum | 7075 Aluminum |
| Твёрдость (HB) | 95 | 150 |
| Предел прочности (MPa) | 310 | 570 |
| Коррозионная стойкость | Высокая (благодаря Mg, Si) | Средняя (из-за Zn) |
| Легкость шлифовки | Высокая | Средняя (требует усилий) |
| Время травления (мин) | 3-5 | 1-3 |
Эта таблица иллюстрирует, почему подготовка для 7075 требует большего внимания к деталям.
Методы покраски алюминия для прецизионных деталей
Выбор метода покраски алюминия зависит от требований к изделию: от эстетики до механической прочности. В CNC-производстве популярны порошковая покраска, анодирование и жидкие покрытия, каждый из которых имеет свои преимущества. Эти технологии обеспечивают равномерное покрытие даже на сложных геометриях, полученных на фрезерных или токарных станках. Важно учитывать толщину слоя – от 20 до 100 микрон – чтобы не нарушить точность размеров. Далее разберем основные подходы, с учетом различий для сплавов 6061 и 7075, а также специальных сценариев, таких как низкие температуры.

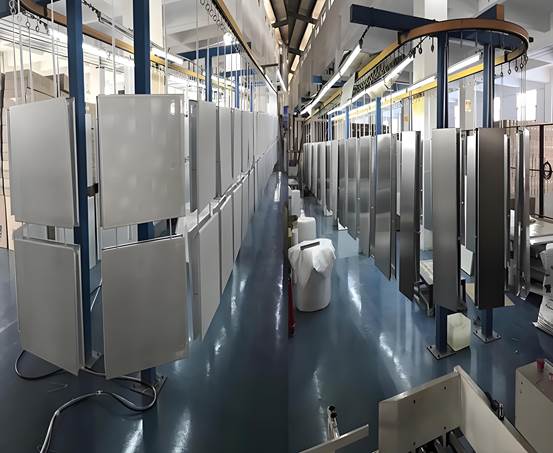

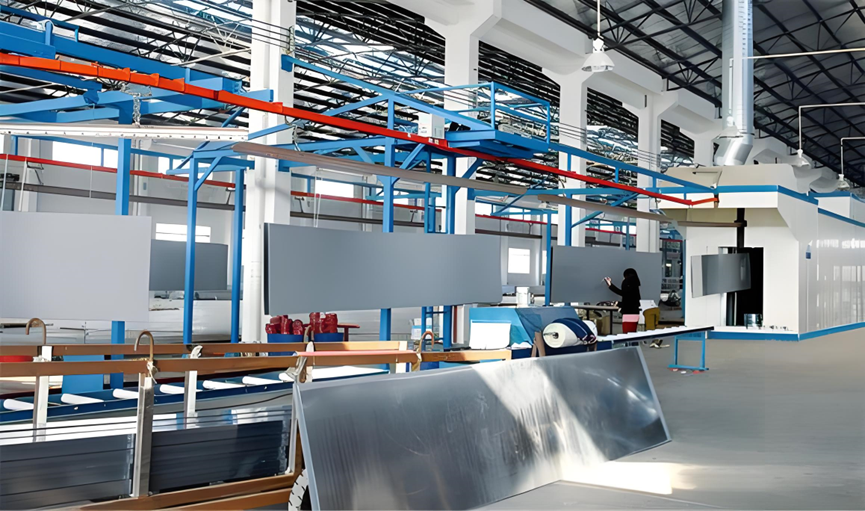

Порошковая покраска алюминия
Порошковая покраска алюминия – это электростатический метод, где сухой порошок наносится на деталь и полимеризуется при 180-200°C. Этот процесс идеален для CNC-изделий, так как обеспечивает толстое, устойчивое покрытие без подтеков. Преимущества включают экологичность и высокую адгезию, с толщиной слоя до 100 микрон. Время полимеризации – 10-20 минут в печи. Для прецизионных деталей это метод выбора в автомобилестроении, где покрытие выдерживает вибрации и коррозию.
Для 6061 сплава порошковая покраска проще, так как он менее подвержен деформации при нагреве, в отличие от 7075, который может терять прочность при температурах выше 150°C. В низкотемпературных средах (ниже -50°C) рекомендуется использовать специальные низкотемпературные порошки, такие как эпоксидные с добавками для гибкости, чтобы избежать трещин от теплового расширения.
Рекомендуемые инструменты для порошковой покраски: пистолет Gema OptiGun GA04-R для промышленного использования, с регулируемым напряжением 40-100 кВ, или Wagner PEM-X1 для малых цехов, цена около 150 000 руб. Для низкобюджетных вариантов подойдет китайский WX-SY, стоимостью 20 000-30 000 руб, подходящий для небольших партий. Стоимость порошковой покраски в малом цехе: 200-400 руб/м², включая материалы (порошок 50-100 руб/кг) и энергию (печи потребляют 5-10 кВт/ч).
Анодирование как альтернатива покраске
Анодирование – электрохимический процесс, утолщающий оксидный слой на алюминии до 10-50 микрон. Для CNC-деталей это обеспечивает повышенную твердость и коррозионную стойкость, особенно в типе III (твердом анодировании). Процесс включает погружение в электролит с пропусканием тока, что занимает 30-60 минут. Анодирование можно окрашивать красителем для эстетики. В аэрокосмической отрасли это метод предпочтителен для легких, прочных компонентов.Для 7075 анодирование лучше подходит благодаря его прочности, но требует низкотемпературных растворов (0-10°C) для предотвращения коррозии цинка. В низкотемпературных приложениях, как в авиастроении, анодированные покрытия выдерживают до -100°C без потери свойств.
Таблица сравнения анодирования для сплавов:
| Параметр | 6061 (Тип II) | 7075 (Тип III) |
| Толщина слоя (мкм) | 10-25 | 25-50 |
| Твердость (HV) | 200-300 | 400-500 |
| Коррозионная стойкость | Хорошая | Отличная |
| Стоимость (руб/м²) | 150-300 | 300-500 |
Эта таблица помогает выбрать метод в зависимости от применения.
Жидкая покраска и ее применение
Жидкая покраска алюминия использует акриловые или эпоксидные краски, наносимые распылителем в 2-4 слоя. После CNC-обработки деталь грунтуется, затем краска сохнет 24 часа. Этот метод подходит для мелкосерийного производства, где нужна высокая детализация цвета. Толщина покрытия – 20-50 микрон, с возможностью матового или глянцевого финиша. Однако он менее устойчив к износу по сравнению с порошковым. Для 6061 жидкая покраска идеальна из-за легкости нанесения, в то время как 7075 требует специальных грунтов для адгезии. В низких температурах (0-10°C) используйте низкотемпературные краски, такие как полиуретановые, чтобы избежать замораживания.
Рекомендуемые: Graco Pro Xp для жидкой покраски, с ценой 50 000-80 000 руб, или бюджетный Devilbiss GTI для малых цехов (20 000 руб).Низкобюджетная схема: аэрозольные краски в баллончиках (стоимость 500-1000 руб/деталь) для DIY.
Различия в покраске различных сплавов алюминия (6061 vs 7075)
Сплавы алюминия 6061 и 7075 различаются по составу, что влияет на технологию покраски. 6061 (с магнием и кремнием) имеет лучшую коррозионную стойкость и легче поддается покрытию, подходя для общих применений в CNC. 7075 (с цинком) прочнее, но более подвержен коррозии, требуя усиленной подготовки. По механическим свойствам, 7075 имеет предел текучести 503 МПа против 276 МПа у 6061, что делает его предпочтительным для высоконагруженных деталей, но усложняет покраску из-за твердости.
В покраске 6061 позволяет стандартные методы, в то время как 7075 нуждается в анодировании или специальных покрытиях для предотвращения растрескивания. Стоимость покраски 7075 выше на 20-30% из-за дополнительных шагов.Таблица химического состава:
| Элемент | 6061 (%) | 7075 (%) |
| Магний | 0.8-1.2 | 2.1-2.9 |
| Кремний | 0.4-0.8 | 0.4 |
| Цинк | 0.25 | 5.1-6.1 |
| Медь | 0.15-0.4 | 1.2-2.0 |
Покраска алюминия в специальных условиях (низкие температуры)
В низкотемпературных средах, таких как аэрокосмические приложения (-50°C и ниже), покраска алюминия требует модифицированных методов. Холодное напыление (cold spray) позволяет наносить покрытия без нагрева, используя газ под давлением для ускорения частиц.Это идеально для 7075 в авиастроении, где традиционный нагрев может ослабить сплав. В автомобильной отрасли низкотемпературные процессы (до 120°C) позволяют красить алюминий с пластиковыми деталями без деформации.
Для малых цехов низкобюджетные варианты: ручное холодное напыление с пистолетом типа Kv80 (цена 15 000 руб), стоимость процесса 100-200 руб/м².Таблица свойств покрытий в низких температурах:
| Покрытие | Температурный диапазон (°C) | Прочность на отрыв (MPa) |
| Порошковое (стандарт) | -40 до +150 | 20-30 |
| Холодное напыление | -100 до +100 | 40-50 |
| Анодирование | -150 до +200 | 30-40 |
Преимущества покраски алюминия в CNC-производстве
Покраска алюминия значительно повышает эксплуатационные характеристики высокоточных деталей. Во-первых, она защищает от коррозии, продлевая срок службы до 20-30 лет в агрессивных средах. Во-вторых, улучшает эстетику, что важно для потребительских товаров. Для CNC-изделий покрытие минимизирует износ от трения, снижая коэффициент трения на 20-30%. Кроме того, оно позволяет интегрировать антистатические свойства, полезные в электронике.
Покрытия, такие как порошковые, обеспечивают равномерность даже на сложных поверхностях, полученных фрезеровкой. Это снижает брак в производстве на 15-25%, по данным промышленных отчетов. Экологичность методов – отсутствие растворителей – делает их привлекательными для современных стандартов. В автомобильной отрасли покраска алюминия снижает вес конструкций без потери прочности. Общий эффект – повышение конкурентоспособности продукции.
Однако преимущества зависят от качества подготовки: правильная шлифовка увеличивает адгезию на 50%. Для прецизионных деталей покрытие не влияет на допуски, если толщина контролируется. Это делает технологию универсальной для отраслей от медицины до авиации. В низкотемпературных условиях преимущества усиливаются, так как специальные покрытия сохраняют гибкость.
Недостатки и возможные проблемы при покраске
Несмотря на преимущества, покраска алюминия имеет недостатки, особенно для высокоточных CNC-изделий. Один из главных – риск неравномерного покрытия на сложных геометриях, что приводит к дефектам в 5-10% случаев. Высокая температура полимеризации (до 200°C) может деформировать тонкие детали. Кроме того, стоимость оборудования для порошковой покраски высока, что увеличивает себестоимость на 20-30%. Низкая устойчивость к УФ-излучению у некоторых красок вызывает выцветание со временем.
Анодирование, как альтернатива, ограничивает выбор цветов и требует строгого контроля электролита. Жидкие краски склонны к подтекам, требуя квалифицированных операторов. В CNC-производстве проблема – маскировка зон, где покрытие нежелательно, что добавляет трудозатрат. Экологические ограничения на хромовые растворы усложняют процесс. Общий минус – необходимость повторной обработки при браке, увеличивающая время цикла на 10-15%.
Чтобы минимизировать риски, рекомендуется тестирование пробных партий. Неправильная подготовка приводит к отслоению в 30% случаев, поэтому контроль качества критичен. В итоге, недостатки управляемы при правильном подходе. Для 7075 проблемы усиливаются из-за твердости, а в низких температурах – из-за хрупкости покрытий.
Примеры применения покраски алюминия в CNC-производстве
В авиастроении покраска алюминия применяется для корпусов датчиков, обработанных на CNC-станках. Например, детали из сплава 6061 с порошковым покрытием выдерживают экстремальные температуры и вибрации. Это повышает надежность на 25%, как в случае с Boeing. В автомобилестроении CNC-обработанные алюминиевые рамы окрашивают для защиты от соли и влаги. Компания Tesla использует анодирование для легких компонентов, снижая вес на 10%. Такие примеры демонстрируют практическую ценность технологии.
В электронике покраска алюминия защищает корпуса смартфонов от царапин. CNC-фрезеровка позволяет создавать сложные формы, а покрытие обеспечивает IP67-защиту. Пример – Apple, где анодированные детали сочетают эстетику и прочность. В медицинском оборудовании окрашенные алюминиевые инструменты стерилизуются без потери покрытия. Это снижает инфекционные риски на 15%. В робототехнике CNC-детали с порошковым слоем устойчивы к маслам и пыли.
Другой пример – производство оптических приборов, где покраска минимизирует блики. CNC-обработка обеспечивает точность ±0.01 мм, а покрытие – долговечность. В судостроении алюминиевые панели окрашивают для морской коррозии. Эти кейсы иллюстрируют универсальность метода в различных отраслях. В низкотемпературных приложениях, как в арктических исследованиях, холодное напыление на 7075 обеспечивает стойкость к -80°C.
Шаги процесса покраски алюминия
Процесс покраски алюминия после CNC-обработки включает последовательные этапы для оптимального результата. Сначала – подготовка: очистка, шлифовка и травление, занимающие 30-60 минут. Затем наносится грунт или конверсионный слой для адгезии. Основной шаг – нанесение краски: распыление порошка или жидкости в контролируемой среде. Полимеризация в печи при 180-200°C фиксирует покрытие за 15-20 минут.
Контроль качества включает проверку толщины микрометром и адгезии тестом на отслоение. Для прецизионных деталей маскируют резьбы и отверстия. Финальный этап – сушка и инспекция на дефекты. Время всего цикла – 2-4 часа на партию. Автоматизация на конвейере снижает ошибки на 20%. Это обеспечивает высокое качество для CNC-изделий.
Важно соблюдать безопасность: вентиляция и СИЗ при работе с химикатами. Для мелких деталей используют подвесные системы. Регулярная калибровка оборудования минимизирует брак. Для низкобюджетных цехов упростите шаги: ручная шлифовка и аэрозольное нанесение, стоимость 50-100 руб/деталь.
Советы и рекомендации по покраске
Для успешной покраски алюминия выбирайте сплавы вроде 6061, устойчивые к обработке. Тестируйте краски на пробах, чтобы избежать несовместимости. Контролируйте влажность в помещении – ниже 50% – для предотвращения конденсата. Используйте роботизированные распылители для равномерности на CNC-деталях. Регулярно чистите оборудование, чтобы избежать загрязнений.
В случае анодирования мониторьте ток – 1-2 A/дм² – для равномерного слоя. Для порошковой покраски оптимизируйте напряжение 40-60 кВ. Добавляйте антикоррозионные добавки в краску для экстремальных условий. Обучайте персонал стандартам ISO 9001. Эти советы повысят эффективность на 15-20%.
Избегайте перегрузки печи, чтобы не деформировать детали. Для цветных покрытий используйте спектрофотометр для контроля оттенка. Экономьте на энергосберегающих печах. Для малых цехов: низкобюджетные пистолеты типа COLO-03C (10 000 руб), общая стоимость проекта 20 000-50 000 руб для старта.
Заключение: Значение технологии покраски алюминия
В заключение, технология покраски алюминия является неотъемлемой частью производства высокоточных CNC-изделий, обеспечивая защиту, эстетику и долговечность. Мы рассмотрели подготовку, методы, преимущества, недостатки, примеры применения, различия сплавов 6061 и 7075, специальные сценарии как низкие температуры, рекомендации по инструментам и стоимости. Правильное использование этой технологии позволяет оптимизировать производство и повысить качество продукции. Покраска алюминия не только решает проблемы коррозии, но и открывает новые возможности для инноваций в различных отраслях. Рекомендуем внедрять современные подходы для достижения лучших результатов, особенно в малых цехах с низкобюджетными решениями.
FAQ: Часто задаваемые вопросы о покраске алюминия
Как выбрать метод покраски для CNC-деталей?
Зависит от применения: порошковая для прочности, анодирование для твердости. Учитывайте бюджет и объем производства. Консультируйтесь с поставщиками красок.
Можно ли красить алюминий в домашних условиях после CNC?
Да, но с ограничениями: используйте аэрозольные краски и грунт. Обеспечьте вентиляцию и шлифовку. Для профессиональных результатов отдайте в цех.
Сколько стоит покраска алюминиевых деталей?
От 100 до 500 руб/м² в зависимости от метода и объема. Порошковая дороже, но долговечнее. Рассчитывайте по площади поверхности. Для малых цехов – 150-250 руб/м².
Как проверить качество покрытия?
Тесты на адгезию (скотч-тест), толщину и коррозию в солевом тумане. Визуальный осмотр на пузыри и трещины.Влияет ли покраска на точность CNC-изделий?
Минимально, если толщина <50 микрон. Маскируйте критические зоны. Контролируйте допуски на этапе проектирования.
Как красить 7075 в низких температурах?
Используйте холодное напыление или низкотемпературные краски. Избегайте нагрева выше 100°C, чтобы сохранить прочность.
Какие инструменты для малых цехов?
Пистолеты Wagner или Gema для порошка, Graco для жидкости. Бюджетные – от 15 000 руб.
