Зубчатые колеса и шестерни: разница и применение в технике

Зубчатые колеса и шестерни — фундаментальные элементы механических систем, обеспечивающие передачу вращения и энергии в самых разных устройствах: от автомобилей и промышленных станков до бытовой техники и робототехники. Но в чем разница между этими терминами, и как правильно использовать шестерни в технике? Эта статья подробно рассматривает их конструкцию, виды, применение, а также предлагает практические советы по выбору, эксплуатации и ремонту. Если вы ищете информацию о шестернях, их характеристиках или хотите разобраться в нюансах зубчатых передач, этот материал станет вашим надежным руководством.

Что такое зубчатые колеса и шестерни?

Определение и терминология

Зубчатое колесо — это механический элемент с зубьями, предназначенный для передачи вращения или крутящего момента между валами. Шестерня — это, как правило, меньший по размеру элемент зубчатой передачи, который обычно выступает ведущим в паре с более крупным зубчатым колесом. Например, в редукторе шестерня передает вращение от двигателя к ведомому зубчатому колесу. Согласно ГОСТ 16530-83, зубчатые колеса и шестерни классифицируются по форме зубьев, материалу и типу передачи. Понимание этих терминов важно для правильного проектирования и эксплуатации механизмов.

Историческая справка

Зубчатые механизмы известны с древности. Античные инженеры, такие как Архимед, использовали простые шестерни для создания водоподъемных механизмов в III веке до н.э. В Средние века зубчатые колеса применялись в мельницах и часовых механизмах. С началом промышленной революции в XIX веке шестерни стали основой паровых машин, а в XX веке — автомобилей и станков. Сегодня, по данным Международной ассоциации производителей зубчатых передач (AGMA), шестерни используются в 80% механических систем, включая высокоточные устройства в аэрокосмической отрасли.

Разница между зубчатыми колесами и шестернями

Основное различие заключается в роли и размере. Шестерня — это активный элемент, который передает вращение, тогда как зубчатое колесо может быть как ведущим, так и ведомым. Например, в автомобильной коробке передач шестерня с меньшим числом зубьев (10-20) взаимодействует с зубчатым колесом (30-50 зубьев), создавая нужное передаточное отношение. Эта разница важна при расчете параметров передачи, таких как модуль зубьев и угол наклона.

Виды шестерен: конструкция и особенности

Цилиндрические шестерни

Цилиндрические шестерни — наиболее распространенный тип зубчатых колес. Их зубья расположены параллельно оси вращения, что обеспечивает высокую эффективность (КПД до 98%, согласно AGMA). Они применяются в коробках передач автомобилей, станках и бытовых приборах. Например, в автомобилях LADA цилиндрические шестерни используются в механических трансмиссиях для переключения скоростей. Преимущества: простота изготовления, низкая стоимость. Недостатки: шум при высоких скоростях, который можно снизить с помощью косозубых шестерен.Таблица 1: Сравнение прямозубых и косозубых цилиндрических шестерен

Характеристика	Прямозубые шестерни	Косозубые шестерни
Уровень шума	Высокий	Низкий
Нагрузочная способность	Средняя	Высокая
КПД	96-98%	97-99%
Применение	Простые механизмы	Автомобили, станки

Конические шестерни

Конические шестерни имеют зубья на конической поверхности, что позволяет передавать вращение между валами под углом (обычно 90°). Они применяются в дифференциалах автомобилей, угловых редукторах и сельскохозяйственной технике. Например, в тракторах МТЗ-80 конические шестерни обеспечивают работу заднего моста, выдерживая нагрузки до 5000 Н·м. Их производство сложнее, а стоимость на 20-30% выше, чем у цилиндрических шестерен.

Червячные шестерни

Червячные шестерни состоят из винта (червяка) и зубчатого колеса, обеспечивая большое передаточное число (до 100:1). Они используются в лифтах, конвейерах и редукторах. Например, в лифтовых системах Otis червячные шестерни гарантируют плавность хода и безопасность. Их недостаток — высокий уровень трения, что снижает КПД до 70-90%. Для минимизации износа рекомендуется использовать смазки с противозадирными присадками, такие как Mobil SHC 630.

Планетарные шестерни

Планетарные шестерни состоят из солнечной шестерни, сателлитов и внешнего кольца. Их компактность и высокая нагрузочная способность делают их идеальными для автоматических коробок передач и электродвигателей. Например, в гибридных автомобилях Toyota Prius планетарные шестерни распределяют мощность между двигателем и электромотором. По данным Toyota, такая конструкция увеличивает КПД трансмиссии на 15% по сравнению с традиционными редукторами

Применение шестерен в различных отраслях

Автомобилестроение

В автомобилях шестерни используются в трансмиссиях, дифференциалах и рулевых механизмах. Например, в механической коробке передач Renault Logan цилиндрические шестерни обеспечивают переключение скоростей, а конические — работу дифференциала. По данным Renault, правильно подобранные шестерни увеличивают срок службы трансмиссии до 250 000 км. Регулярная замена масла (каждые 60 000 км) снижает износ зубьев на 40%.

Промышленные станки

В станкостроении шестерни обеспечивают точное движение рабочих органов. Например, в токарных станках 16К20 цилиндрические шестерни передают вращение от двигателя к шпинделю с точностью до 0,01 мм. Согласно ГОСТ 1643-81, допустимый износ зубьев не должен превышать 0,2 мм для обеспечения качества обработки. При выборе шестерен для станков важно учитывать материал (сталь 40Х, бронза БрО10Ф1) и термическую обработку (закалка HRC 50-55).

Робототехника и бытовая техника

В робототехнике и бытовой технике применяются компактные шестерни, часто из пластика или легких сплавов. Например, в электродрелях Bosch используются пластиковые шестерни для снижения веса, но их срок службы ограничен (до 500 часов при интенсивной нагрузке). В роботах-манипуляторах, таких как KUKA, применяются стальные шестерни с точностью класса 6 по ГОСТ 9178-81, что обеспечивает высокую надежность.

Аэрокосмическая промышленность

В аэрокосмической отрасли шестерни используются в приводах шасси, турбинах и системах управления. Например, в двигателях ПД-14 для самолетов МС-21 применяются конические шестерни из титановых сплавов, выдерживающие температуры до 300°C. По данным ОАК, такие шестерни обеспечивают КПД передачи до 99,5% при нагрузках до 10 000 Н·м.

Как правильно выбрать шестерни?

Учет нагрузки и условий эксплуатации

При выборе шестерен важно учитывать рабочую нагрузку, скорость вращения и условия эксплуатации. Для высокоскоростных механизмов (до 5000 об/мин) предпочтительны косозубые цилиндрические шестерни, которые снижают шум на 10-15 дБ по сравнению с прямозубыми. Для тяжелых условий (например, горнодобывающая техника) подходят конические шестерни из стали 40Х с цементацией.Таблица 2: Рекомендации по выбору шестерен

Тип механизма	Тип шестерни	Материал	Рекомендации
Автомобильная трансмиссия	Цилиндрическая	Сталь 40Х	Косозубые, HRC 50-55
Редуктор лифта	Червячная	Бронза БрО10Ф1	Смазка Mobil SHC 630
Станок 16К20	Цилиндрическая	Сталь 45	Точность класса 6-7
Бытовая техника	Пластиковая	Нейлон/полиамид	Нагрузка до 100 Н·м

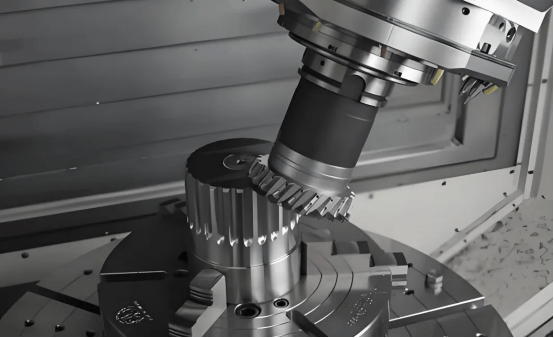

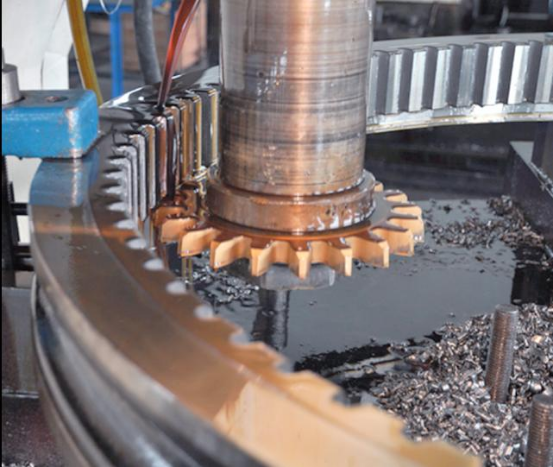

Материалы и технологии изготовления

Материал шестерен определяет их долговечность и стоимость. Основные материалы:

• Сталь (40Х, 45): для высоких нагрузок, срок службы до 10 лет при правильной эксплуатации.
• Бронза (БрО10Ф1): для низкого трения, используется в червячных передачах.
• Пластик (нейлон, полиамид): для легких механизмов, срок службы до 2-3 лет.
• Титановые сплавы: для аэрокосмической отрасли, выдерживают экстремальные нагрузки.

Термическая обработка (закалка, цементация, азотирование) увеличивает износостойкость на 30-50%. Например, цементированные шестерни для редукторов тракторов МТЗ имеют твердость HRC 58-62, что обеспечивает пробег до 5000 моточасов.

Расчет параметров и совместимость

Шестерни должны соответствовать параметрам механизма: модулю зубьев, числу зубьев, углу наклона и классу точности. Например, модуль зубьев (m) рассчитывается по формуле:

m=dz,m = \frac{d}{z},m = d/z,

где (d) — диаметр делительной окружности, (z) — число зубьев. Для редукторов модуль обычно составляет 1-10 мм. Ошибка в подборе может привести к люфту или поломке. Программы, такие как KISSsoft или GearTrax, помогают рассчитать параметры с точностью до 0,01 мм.

Эксплуатация и обслуживание шестерен

Смазка и уход

Смазка критически важна для долговечности шестерен. Для высокоскоростных механизмов используйте синтетические масла (например, Shell Omala S4) с вязкостью ISO VG 220-320. Для тяжелых условий подходят консистентные смазки с присадками (например, SKF LGEP 2). Проверяйте уровень смазки каждые 1000 часов работы или раз в 6 месяцев. По данным SKF, правильная смазка увеличивает срок службы шестерен на 40%.

Контроль износа

Регулярно проверяйте шестерни на износ, сколы или трещины. Допустимый износ зубьев по ГОСТ 1643-81 не должен превышать 0,2-0,5 мм в зависимости от класса точности. Используйте микрометры, лазерные сканеры или шаблоны для диагностики. Например, в редукторах износ более 0,3 мм требует замены шестерни.

Ремонт и замена

При износе заменяйте шестерни на оригинальные детали от производителя. Например, для тракторов МТЗ используйте шестерни из каталога Минского тракторного завода (например, артикул 50-1701045). Восстановление зубьев наплавкой возможно для низконагруженных механизмов, но не рекомендуется для высокоточных систем. Стоимость ремонта в России варьируется от 5000 до 20 000 рублей в зависимости от сложности.

Где купить шестерни в России?

Поставщики в Москве и Санкт-Петербурге

В России шестерни можно приобрести у специализированных поставщиков:

• “ПромДеталь” (Москва): предлагает цилиндрические и конические шестерни для станков и автомобилей. Цены: от 1000 рублей за пластиковые шестерни до 15 000 рублей за стальные. Сайт: promdetal.ru.
• “ТехноМаркет” (Санкт-Петербург): поставляет шестерни для редукторов и сельхозтехники. Доставка по России за 3-5 дней. Сайт: technomarket.spb.ru.
• “Редуктор-НН” (Нижний Новгород): специализируется на червячных и планетарных шестернях. Цены: от 5000 рублей.

Онлайн-площадки

Для удобства покупки используйте онлайн-магазины:

• Ozon и Wildberries: предлагают пластиковые шестерни для бытовой техники (от 300 рублей) и стальные для станков (от 2000 рублей).
• Avito: подержанные шестерни для тракторов и станков, цены на 20-30% ниже рыночных, но требуется проверка качества.
• Yandex Market: широкий выбор шестерен с фильтрами по материалу и типу.

Советы по выбору поставщика

• Проверяйте сертификаты качества (ГОСТ или ISO 9001).
• Уточняйте наличие гарантии (обычно 6-12 месяцев).
• Сравнивайте цены: в среднем цилиндрическая шестерня для станка стоит 3000-8000 рублей, коническая — 5000-15 000 рублей.

Тренды и инновации в производстве шестерен

Аддитивные технологии

3D-печать шестерен из металлов и полимеров набирает популярность. Например, компания Siemens использует аддитивное производство для создания прототипов шестерен с точностью до 0,05 мм. Это сокращает время производства на 30% и позволяет создавать сложные конструкции, недоступные традиционным методам.

Новые материалы

Внедрение композитных материалов (например, углеродного волокна) и керамики повышает прочность шестерен при снижении веса. По данным AGMA, композитные шестерни на 20% легче стальных, что актуально для авиации и электромобилей.

Умные шестерни

В робототехнике появляются шестерни с встроенными датчиками для мониторинга износа и температуры. Например, SKF разрабатывает системы, которые в реальном времени отслеживают состояние зубчатых передач, снижая риск поломок на 25%.

Заключение

Зубчатые колеса и шестерни — незаменимые элементы в механике, обеспечивающие надежную передачу вращения в автомобилях, станках, робототехнике и других отраслях. Разница между ними заключается в роли и размере: шестерня — ведущий элемент, а зубчатое колесо — более общий термин. Правильный выбор шестерен (по материалу, типу и параметрам), регулярное обслуживание и использование качественных смазок гарантируют долговечность механизмов. Для покупки в России обратитесь к проверенным поставщикам, таким как “ПромДеталь” или “ТехноМаркет”, или используйте онлайн-площадки. Надеемся, эта статья помогла вам разобраться в мире шестерен и сделать осознанный выбор для ваших задач!

Часто задаваемые вопросы (FAQ)

1. Чем отличается шестерня от зубчатого колеса?
Шестерня — это ведущий элемент зубчатой передачи, обычно меньшего размера. Зубчатое колесо — более общий термин, охватывающий как ведущие, так и ведомые элементы.

2. Какой материал лучше для шестерен?
Сталь (40Х, 45) подходит для высоких нагрузок, бронза — для низкого трения, пластик — для легких механизмов. Выбор зависит от нагрузки и условий эксплуатации.

3. Как продлить срок службы шестерен?
Используйте качественную смазку, регулярно проверяйте износ (каждые 1000 часов) и соблюдайте параметры нагрузки. Это увеличивает срок службы на 30-50%.

4. Где купить шестерни в России?
Надежные поставщики: “ПромДеталь” (Москва), “ТехноМаркет” (СПб), “Редуктор-НН” (Нижний Новгород). Онлайн: Ozon, Yandex Market.

5. Как рассчитать параметры шестерни?
Используйте формулу модуля зубьев (

m=d/zm = d/zm = d/z

) и программы, такие как KISSsoft, для точного подбора числа зубьев и диаметра.
