Как выбрать размеры фланцев для трубопроводов: Таблицы и рекомендации

Введение: Почему выбор размеров фланцев критически важен?

Фланцы — это незаменимые компоненты трубопроводных систем, обеспечивающие надежное соединение труб, арматуры, насосов и другого оборудования. Правильный выбор размеров фланцев определяет герметичность, безопасность и долговечность системы, предотвращая утечки, износ и аварии. Ошибки в подборе размеров могут привести к несовместимости компонентов или снижению эксплуатационных характеристик. Эта статья представляет собой исчерпывающее руководство по выбору размеров фланцев для трубопроводов, включая детализированные таблицы, практические рекомендации, отраслевые примеры, инструкции по установке и анализы современных тенденций. Мы ориентируемся на инженеров, проектировщиков, закупщиков и специалистов, работающих с российскими стандартами ГОСТ и международными нормами.

Что такое размеры фланцев и почему они важны?

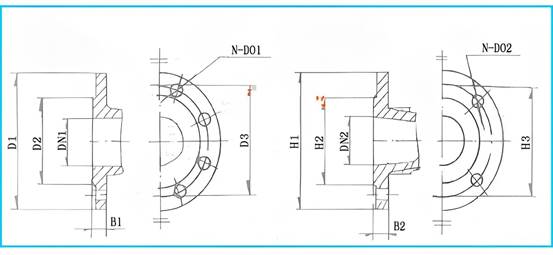

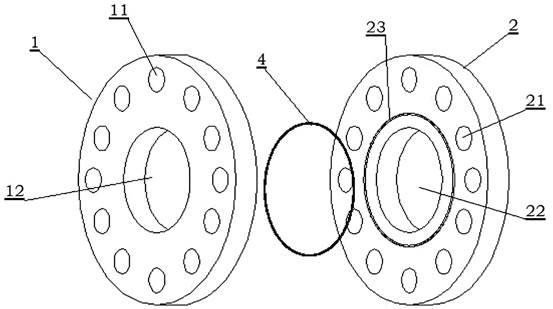

Основные параметры фланцев

Размеры фланцев включают ключевые характеристики:

• Условный диаметр (Ду): соответствует внутреннему диаметру трубы (например, Ду 50, Ду 100).
• Условное давление (Ру): максимальное давление, которое выдерживает фланец (например, Ру 10, Ру 40).
• Толщина фланца: влияет на прочность и вес.
• Количество и диаметр болтовых отверстий: определяет тип крепления.
• Тип фланца: плоский, воротниковый, приварной, свободный или резьбовой.

Эти параметры регламентируются в России стандартами ГОСТ 12820-80 (плоские фланцы) и ГОСТ 12821-80 (воротниковые фланцы). Неправильный выбор размеров фланцев может привести к несовместимости, снижению прочности или поломкам.

Роль фланцев в трубопроводах

Фланцы применяются в различных отраслях:

• Водоснабжение и канализация: для герметичного соединения труб.
• Нефтегазовая промышленность: для высоконагруженных систем.
• Химическая промышленность: для работы с агрессивными средами.
• Энергетика: для высокотемпературных систем.

Правильные размеры фланцев обеспечивают надежность и упрощают монтаж/демонтаж.

Стандарты размеров фланцев: ГОСТ и международные нормы

ГОСТ 12820-80: Плоские фланцы

Плоские фланцы по ГОСТ 12820-80 используются в системах с низким и средним давлением (Ру 0,1–25). Размеры фланцев варьируются от Ду 10 до Ду 2400. Например, фланец Ду 100 с Ру 16 имеет внешний диаметр 215 мм, толщину 16 мм и 8 болтовых отверстий диаметром 18 мм. Полная таблица доступна на gost.ru.Таблица 1: Размеры плоских фланцев по ГОСТ 12820-80 (выборка)

Ду	Внешний диаметр, мм	Толщина, мм	Кол-во отверстий	Диаметр болтов, мм	Ру, бар
50	160	14	4	18	16
100	215	16	8	18	16
200	320	20	8	22	16
400	515	26	12	27	16

ГОСТ 12821-80: Воротниковые фланцы

Воротниковые фланцы рассчитаны на высокое давление (Ру до 200). Их шейка усиливает прочность соединения. Например, фланец Ду 200 с Ру 40 имеет внешний диаметр 360 мм и 12 отверстий.Таблица 2: Размеры воротниковых фланцев по ГОСТ 12821-80 (выборка)

Ду	Внешний диаметр, мм	Толщина, мм	Кол-во отверстий	Диаметр болтов, мм	Ру, бар
50	160	20	4	18	40
100	230	24	8	22	40
200	360	30	12	27	40

Сравнение типов фланцев

Для выбора подходящего типа фланца важно сравнить их размеры. Ниже приведена таблица, сравнивающая плоские, воротниковые и приварные фланцы для Ду 100 при Ру 16.Таблица 3: Сравнение размеров фланцев для Ду 100, Ру 16

Тип фланца	Внешний диаметр, мм	Толщина, мм	Кол-во отверстий	Диаметр болтов, мм	Применение
Плоский (ГОСТ 12820)	215	16	8	18	Водоснабжение, низкое давление
Воротниковый (ГОСТ 12821)	230	24	8	22	Нефтегаз, высокое давление
Приварной	220	18	8	18	Промышленные системы

Сравнение ГОСТ и ANSI/ASME

Для международных проектов важно учитывать различия между ГОСТ и ANSI/ASME. Новая таблица сравнивает фланцы Ду 100 (или эквивалент 4 дюйма) при схожем давлении.Таблица 4: Сравнение размеров фланцев ГОСТ и ANSI для Ду 100

Стандарт	Внешний диаметр, мм	Толщина, мм	Кол-во отверстий	Диаметр болтов, мм	Давление
ГОСТ 12820-80 (Ру 16)	215	16	8	18	16 бар
ANSI B16.5 (150#)	229	17.5	8	19	~10 бар
ГОСТ 12821-80 (Ру 40)	230	24	8	22	40 бар

Международные стандарты

Для проектов с зарубежным оборудованием применяются DIN, ANSI или ASME. Например, фланец ANSI B16.5 для Ду 100 отличается диаметром болтовых отверстий от ГОСТ, что требует переходников.

Как выбрать размеры фланцев: Пошаговое руководство

Шаг 1: Определите параметры трубопровода

Уточните:

• Диаметр трубы (Ду): например, Ду 150.
• Рабочее давление (Ру): 10 бар для водопровода или 40 бар для нефтепровода.
• Тип среды: вода, нефть, газ, химикаты.
• Температура: высокие температуры требуют усиленных фланцев.

Пример: Для водопровода Ду 150 с давлением 10 бар подойдет плоский фланец ГОСТ 12820-80 Ру 16.

Шаг 2: Выберите тип фланца

Тип зависит от условий эксплуатации:

• Плоские фланцы: для низкого давления (водоснабжение).
• Воротниковые фланцы: для высокого давления (нефтегаз).
• Приварные фланцы: для повышенной прочности.
• Свободные фланцы: для временных соединений.

Шаг 3: Проверьте стандарт и совместимость

Убедитесь, что фланец соответствует стандарту трубопровода. Использование ГОСТ с ASME требует переходников.

Шаг 4: Используйте таблицы размеров

Таблицы размеров фланцев — ключевой инструмент. Например, для фланца Ду 200 Ру 16 по ГОСТ 12820-80 внешний диаметр — 320 мм. Сверяйтесь с таблицами 1–4 или данными производителя.

Шаг 5: Учитывайте материал и покрытие

Материал влияет на размеры и вес:

• Углеродистая сталь: для стандартных условий.
• Нержавеющая сталь: для агрессивных сред.
• Чугун: для низкого давления.
• Покрытия: антикоррозийные покрытия могут увеличивать толщину фланца.

Пример: Нержавеющий фланец Ду 100 Ру 25 имеет толщину 14 мм вместо 16 мм для углеродистой стали.

Отраслевые особенности выбора размеров фланцев

Нефтегазовая промышленность

В нефтегазовых трубопроводах используются воротниковые фланцы (ГОСТ 12821-80) для высокого давления (Ру 40–200). Размеры фланцев должны соответствовать API или ГОСТ. Например, для нефтепровода Ду 300 с давлением 63 бар требуется фланец с внешним диаметром 485 мм и 16 болтовыми отверстиями.

Кейс 1: В проекте газопровода в Западной Сибири использовались фланцы Ду 400 Ру 63. Точный подбор размеров фланцев по ГОСТ 12821-80 и проверка болтовых соединений предотвратили утечки при давлении 60 бар.

Водоснабжение и канализация

Для водопроводов применяются плоские фланцы (ГОСТ 12820-80) с Ду 50–600 и Ру 10–16. Например, фланец Ду 100 Ру 10 имеет внешний диаметр 215 мм и толщину 16 мм.

Кейс 2: В модернизации водопровода в Екатеринбурге использовались фланцы Ду 200 Ру 16, обеспечившие надежное соединение насосов и труб. Таблица 1 помогла выбрать оптимальные размеры.

Химическая промышленность

Агрессивные среды требуют фланцев из нержавеющей стали или с покрытием. Размеры фланцев учитывают коррозионный запас. Например, для Ду 150 в химическом производстве выбирают фланец с толщиной 20 мм.

Кейс 3: На химическом заводе в Перми нержавеющие фланцы Ду 100 Ру 25 обеспечили устойчивость к кислотной среде, а увеличенная толщина предотвратила коррозию.

Энергетика

В энергетических системах применяются фланцы для высоких температур и давлений. Например, для паропровода Ду 300 Ру 40 используют воротниковые фланцы с толщиной 30 мм.

Кейс 4: В котельной в Новосибирске фланцы Ду 300 Ру 40 по ГОСТ 12821-80 обеспечили надежность при температуре 300°C.

Установка и обслуживание фланцев

Монтаж фланцев

Правильная установка минимизирует риски:

• Проверка размеров: Убедитесь, что размеры фланцев соответствуют трубе и прокладке.
• Выравнивание: Используйте лазерный нивелир для точного позиционирования.
• Затяжка болтов: Применяйте динамометрический ключ, затягивая болты крест-накрест с усилием, указанным в ГОСТ.
• Прокладки: Выбирайте прокладки, соответствующие размерам фланцев (например, внутренний диаметр 100 мм для Ду 100).

Совет: Используйте калиброванные инструменты для точной затяжки.

Обслуживание фланцев

Регулярное обслуживание продлевает срок службы:

• Проверяйте болты на коррозию каждые 6 месяцев.
• Контролируйте износ прокладок ежегодно.
• Проводите тесты герметичности при перепадах давления.
• Наносите смазку на болты для облегчения демонтажа.

Пример: В нефтепроводе с фланцами Ду 300 регулярная замена прокладок каждые 2 года предотвратила утечки.

Устранение неисправностей

• Утечки: Проверьте затяжку болтов и целостность прокладки.
• Коррозия: Замените поврежденные фланцы или болты.
• Деформация: Проверьте размеры фланцев на соответствие нагрузкам.

Частые ошибки при выборе размеров фланцев

  Несоответствие стандартов: Использование ГОСТ и ANSI без переходников.

  Неправильный расчет давления: Фланец с недостаточным Ру.

  Игнорирование среды: Неподходящий материал для агрессивных сред.

  Ошибки в болтовых соединениях: Неправильный диаметр или количество болтов.

  Недостаточная проверка размеров: Ошибки в измерении Ду или толщины.

Тенденции и инновации в выборе размеров фланцев

Новые материалы

Современные фланцы из композитных материалов или титановых сплавов снижают вес и толщину при сохранении прочности. Например, титановый фланец Ду 100 Ру 16 имеет толщину 14 мм вместо 16 мм для стали.

Цифровые инструменты

Программы, такие как AutoCAD, Flange Dimension Calculator или Bentley AutoPIPE, упрощают выбор размеров фланцев. Они позволяют вводить параметры Ду, Ру и стандарта для автоматического подбора.Пример: Использование Flange Dimension Calculator сократило время подбора фланцев для проекта на 30%.

Будущие тенденции

  IoT-технологии: Датчики давления и температуры в фланцах позволяют мониторить герметичность в реальном времени.

  3D-печать: Производство нестандартных фланцев по индивидуальным размерам фланцев.

  Экологичные материалы: Биоразлагаемые покрытия для фланцев в водоснабжении.

Заключение: Ключ к успешному выбору размеров фланцев

Правильный выбор размеров фланцев для трубопроводов — залог надежности, безопасности и эффективности системы. Используйте таблицы ГОСТ (1–4), учитывайте параметры трубопровода, тип фланца, материал и условия эксплуатации. Наши рекомендации, отраслевые примеры и советы по установке помогут избежать ошибок. Для сложных проектов применяйте цифровые инструменты и консультируйтесь с производителями. Точный подбор размеров фланцев обеспечит долговечность вашего трубопровода и минимизирует риски.

FAQ: Ответы на частые вопросы о размерах фланцев

1. Как узнать размеры фланцев по ГОСТ?
Таблицы размеров доступны в ГОСТ 12820-80 и ГОСТ 12821-80 на gost.ru или у производителей.

2. Можно ли использовать фланцы разных стандартов?
Возможно с переходниками, но это увеличивает стоимость и сложность.

3. Какой фланец выбрать для высокого давления?
Для давления выше Ру 25 используйте воротниковые фланцы по ГОСТ 12821-80.

4. Как материал влияет на размеры фланцев?
Нержавеющие фланцы могут быть тоньше за счет большей прочности.

5. Как выбрать фланцы для нестандартных труб?
Закажите фланцы по индивидуальным чертежам у производителя.

6. Какие прокладки подходят для фланцев?
Прокладки должны соответствовать размерам фланцев (например, внутренний диаметр 100 мм для Ду 100).

7. Как рассчитать вес фланца?
Вес зависит от материала и размеров фланцев. Используйте калькуляторы производителей или формулы из ГОСТ.
