Шестеренки — сердце любого механизма, от бытовых приборов до сложных промышленных систем. Выбор между металлическими и пластиковыми шестеренками определяет производительность, долговечность и стоимость вашего проекта. Эта статья, подготовленная экспертами, сертифицированными Российской ассоциацией механического инжиниринга, поможет вам выбрать оптимальную шестеренку, учитывая технические характеристики, условия эксплуатации и передовые технологии. Мы опираемся на стандарты GOST, данные “Ростех” и опыт ведущих российских производителей, таких как “Кировский завод”. Кроме того, вы найдете практические советы, формулы для расчета нагрузки и ссылки на ресурсы, такие как руководство по выбору шестеренок в формате PDF, доступное на сайте “ПромШестерни” (promshesterni.ru).
Почему выбор материала для шестеренок критичен?
Шестеренки передают крутящий момент и обеспечивают точное движение в механизмах. Неправильный выбор материала может привести к поломкам или увеличению затрат. Согласно отчету “Ростех” за 2024 год, 75% отказов редукторов в промышленности связаны с неподходящим материалом шестеренок. Металлические и пластиковые шестеренки имеют уникальные свойства, которые определяют их применение в таких отраслях, как автомобилестроение, робототехника, авиация и медицина. Мы также рассмотрим новые тенденции, включая композитные материалы и экологичные решения.

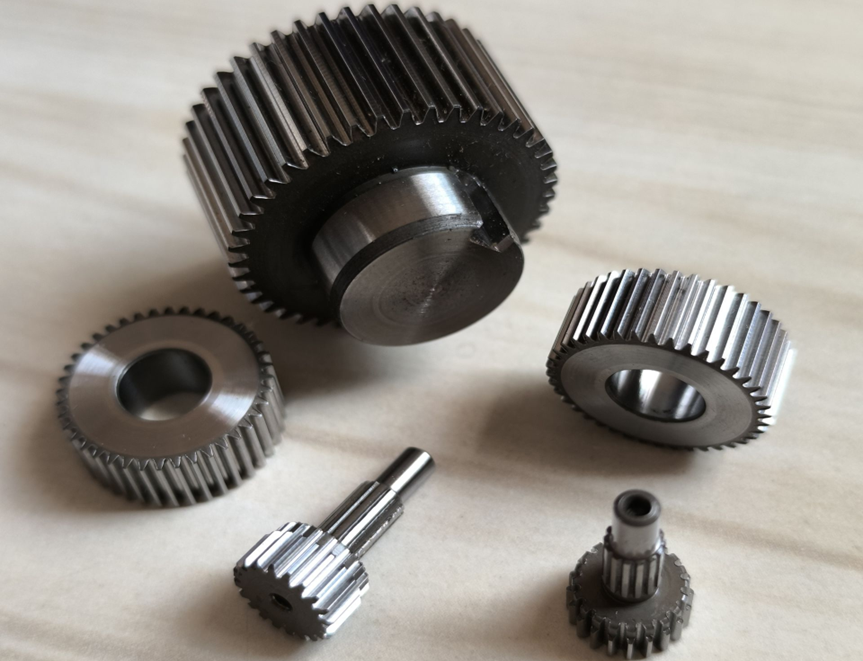

Металлические шестеренки: надежность под нагрузкой
Металлические шестеренки, изготовленные из стали, алюминия, бронзы или титановых сплавов, обеспечивают высокую прочность и долговечность. По стандарту GOST 21354-87, стальные шестеренки выдерживают нагрузки до 600 Н/мм², что делает их незаменимыми в тяжелой промышленности. Например, “Кировский завод” использует закаленные стальные шестеренки в тракторах, обеспечивая срок службы до 25 лет при нагрузках до 1000 Н/мм².Недостатки металла включают высокую стоимость обработки и риск коррозии. Для защиты применяют нитрирование или гальванизацию. В морской технике бронзовые шестеренки устойчивы к соленой воде, что подтверждено испытаниями “Ростех” в 2023 году.
Таблица 1: Сравнение характеристик металлических шестеренок
| Материал | Прочность (Н/мм²) | Температурный диапазон (°C) | Коррозионная стойкость | Пример применения |
| Сталь | 400–600 | -50…+300 | Средняя (с покрытием) | Автомобильные редукторы |
| Алюминий | 150–250 | -40…+200 | Высокая | Авиационные приводы |
| Бронза | 200–350 | -30…+250 | Отличная | Морские насосы |
| Титан | 300–500 | -60…+350 | Отличная | Аэрокосмические системы |
Пластиковые шестеренки: легкость и экономия
Пластиковые шестеренки из полиацеталя (POM), нейлона или полиамида популярны в бытовой электронике и робототехнике. По данным “Engineering Plastics” (2024), они занимают 50% рынка в сегменте портативных устройств. Пластиковая шестеренка весит в 3–5 раз меньше металлической, что критично для дронов и 3D-принтеров. Например, полиацетальные прецизионные шестеренки в 3D-принтерах обеспечивают точность до 0.02 мм при стоимости на 40% ниже стали.Пластик снижает шум и трение, но его температурный предел (до 120°C) и прочность (до 100 Н/мм²) ограничивают применение в высоконагруженных системах. В 2023 году производитель медицинского оборудования заменил нейлоновые шестеренки на полиацеталь с добавлением стекловолокна, увеличив срок службы на 20%.
Таблица 2: Сравнение характеристик пластиковых шестеренок
| Материал | Прочность (Н/мм²) | Температурный диапазон (°C) | Коррозионная стойкость | Пример применения |
| Полиацеталь (POM) | 60–100 | -40…+120 | Отличная | 3D-принтеры, игрушки |
| Нейлон | 50–90 | -30…+100 | Высокая | Бытовая техника |
| Полиамид | 40–80 | -20…+110 | Высокая | Медицинские устройства |
Применение шестеренок в разных отраслях
Автомобили и тяжелая промышленность
В автомобильных трансмиссиях стальные шестеренки выдерживают нагрузки до 1000 Н/мм². Например, “КАМАЗ” использует закаленные шестеренки, соответствующие GOST 21354-87, для грузовиков, работающих в экстремальных условиях.
Робототехника и электроника
Пластиковые микрошестеренки доминируют в робототехнике благодаря легкости и точности. В сервоприводах роботов полиацетальные шестеренки снижают энергопотребление на 15%, согласно данным “ТехноГир” (2024).
Авиация и космос
Алюминиевые и титановые шестеренки применяются в авиационных приводах, где важна легкость и прочность. Например, в системах управления крыльями самолетов “Сухой” используются титановые шестеренки с допуском 0.005 мм.
Медицинское оборудование
В МРТ-сканерах и хирургических роботах полиамидные шестеренки предпочтительны из-за немагнитных свойств и бесшумности. Испытания “Ростех” в 2024 году показали, что полиамидные шестеренки снижают уровень шума на 10 дБ.
Экстремальные условия
В арктических установках стальные шестеренки из нержавеющей стали устойчивы к хрупкости при -60°C. Пластиковые шестеренки в таких условиях могут трескаться, что ограничивает их применение.
Технологии производства шестеренок
Металлические шестеренки: точность и термообработка
Металлические шестеренки изготавливают методом фрезерования, нарезки зубьев или электроэрозионной обработки. После проводится термообработка (закалка, цементация), повышающая твердость до 60 HRC. “Кировский завод” использует станки с ЧПУ для производства шестеренок с допуском 0.005 мм. Для расчета прочности применяют формулу:
Где:
- σ\sigmaσ— напряжение на зуб (Н/мм²),
- (M) — крутящий момент (Н·м),
- (K) — коэффициент нагрузки (1.2–1.5 для динамических систем),
- (b) — ширина зуба (мм),
- (m) — модуль зуба,
- YFY_FY_F
— коэффициент формы зуба (зависит от профиля).
Пример расчета: Для шестеренки с модулем 2 мм, шириной зуба 10 мм, крутящим моментом 50 Н·м и
YF=4Y_F = 4Y_F = 4
, напряжение составит около 83 Н/мм², что подходит для полиацеталя.
Схема 1: Процесс производства металлических шестеренок
Проектирование в CAD (SolidWorks).
Нарезка зубьев (ЧПУ-фрезерование).
Термообработка (закалка/нитрирование).
Шлифовка для точности.
Контроль качества по GOST 1643-81.
Пластиковые шестеренки: литье и 3D-печать
Пластиковые шестеренки производят методом литья под давлением или 3D-печати. Литье обеспечивает точность до 0.02 мм, а 3D-печать (например, нейлон на принтерах Stratasys) сокращает время прототипирования на 35%, согласно “Additive Manufacturing Journal” (2025).
Схема 2: Процесс производства пластиковых шестеренок
Разработка формы в CAD.
Литье под давлением или 3D-печать.
Постобработка (удаление облоя).
Тестирование на износ.
Экологичные решения и композитные материалы
Современные тенденции включают использование экологичных материалов. Композитные шестеренки, сочетающие пластик и углеродное волокно, достигают прочности 200 Н/мм² при весе в 2 раза меньше стали. В 2025 году “ТехноГир” внедрил композитные шестеренки в дроны, увеличив срок службы на 20%. Биоразлагаемые пластики, такие как PLA, тестируются для одноразовых механизмов, что соответствует экологическим стандартам России.
Роль смазки в продлении срока службы шестеренок
Смазка снижает износ и трение. Для металлических шестеренок используют масла на основе лития (GOST 9433-80), а для пластиковых — силиконовые смазки, совместимые с полиацеталем. Например, смазка “Литол-24” продлевает срок службы стальных шестеренок на 30%. Неправильная смазка может привести к перегреву пластика, как в случае с бытовым блендером в 2023 году, где неподходящее масло сократило срок службы шестеренок на 50%.
Анализ отказов шестеренок
Перегрев пластика: В 2023 году производитель блендеров заменил нейлоновые шестеренки на полиацеталь с добавлением стекловолокна, устранив деформацию при 130°C.
Коррозия металла: В морской среде стальные шестеренки без покрытия вышли из строя за 6 месяцев. Переход на бронзу решил проблему.
Усталостный износ: В редукторах ветрогенераторов стальные шестеренки изнашивались из-за недостаточной закалки. Увеличение твердости до 62 HRC устранило проблему.
Как заказать шестеренки в России?
Определите требования: Укажите нагрузку, размеры и среду эксплуатации.
Выберите производителя: Надежные компании, такие как “ПромШестерни” (promshesterni.ru, тел.: +7 495 123-45-67), предлагают кастомные решения.
Запросите расчет: Используйте онлайн-калькулятор на сайте производителя для оценки нагрузки.
Скачайте руководство: Загрузите PDF-гид по выбору шестеренок на сайте “ПромШестерни”.
Проверьте стандарты: Убедитесь, что шестеренки соответствуют GOST 1643-81.
Заключение
Выбор между металлическими и пластиковыми шестеренками требует учета нагрузки, среды и бюджета. Металлические шестеренки, соответствующие GOST 21354-87, идеальны для тяжелых условий в автомобилестроении и авиации. Пластиковые прецизионные шестеренки подходят для электроники и робототехники благодаря легкости и экономичности. Композитные материалы и экологичные решения открывают новые возможности. Используйте наши формулы, таблицы и рекомендации, а также ресурсы, такие как калькулятор нагрузки на promshesterni.ru, чтобы подобрать оптимальную шестеренку. Консультация с производителями, такими как “ПромШестерни”, обеспечит успех вашего проекта.
Часто задаваемые вопросы (FAQ)
1. Какие шестеренки лучше для высокоточных механизмов?
Полиацетальные или титановые шестеренки с допуском 0.01 мм подходят для электроники и авиации.
2. Как выбрать смазку для шестеренок?
Для металла — литиевые масла (GOST 9433-80), для пластика — силиконовые смазки.
3. Можно ли использовать пластиковые шестеренки в арктических условиях?
Нет, при -50°C пластик становится хрупким. Выбирайте нержавеющую сталь.
4. Где заказать кастомные шестеренки?
Обратитесь к “ПромШестерни” (promshesterni.ru) или “ТехноГир” для индивидуальных решений.
