Введение: Почему седельный фланец критичен для нефтегазовой отрасли России?
Нефтегазовая отрасль России, обеспечивающая около 50% экспортных доходов (Росстат, 2024), зависит от высокоточных компонентов, таких как седельный фланец. Эти детали, используемые для соединения трубопроводов в условиях высокого давления, агрессивных сред и экстремальных температур, требуют безупречной точности и надежности. Технологии ЧПУ (числовое программное управление) позволяют производить седельные фланцы с допусками до 0,01 мм, что соответствует стандартам ГОСТ 12821-80 и API 6A. В условиях санкций 2022-2025 годов и роста локального производства спрос на такие компоненты увеличивается. Эта статья подробно рассматривает технологии ЧПУ обработки, применение седельных фланцев в нефтегазовой отрасли, влияние санкций на рынок, выбор поставщиков, оптимизацию затрат и перспективы развития. Мы также предоставим практические рекомендации, кейсы и ответы на частые вопросы для российских предприятий.
Что такое седельный фланец и его особенности?
Определение и назначение седельного фланца

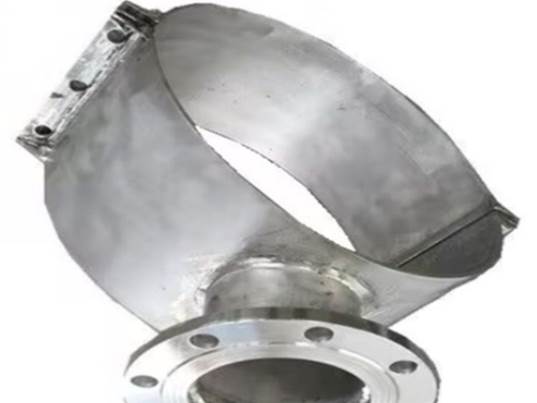

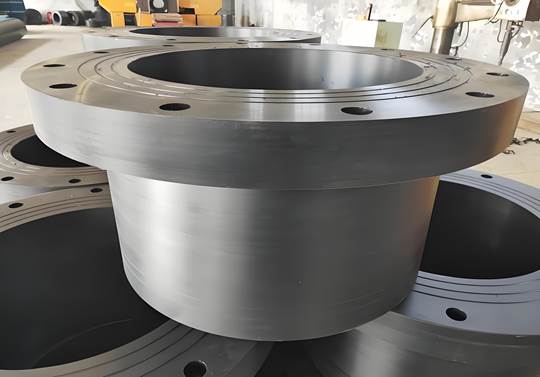

Седельный фланец — это специализированное фланцевое соединение, предназначенное для присоединения труб к магистральным линиям, резервуарам или оборудованию. Его седловидная форма обеспечивает плотное прилегание и устойчивость к нагрузкам, что критично для нефтегазовых систем. Согласно ГОСТ 12821-80, такие фланцы должны выдерживать давление до 25 МПа и температуры от -50°C до +400°C, что делает их востребованными в трубопроводах, буровых платформах и нефтеперерабатывающих заводах.
Технические характеристики
Седельные фланцы изготавливаются из материалов, устойчивых к коррозии и экстремальным условиям:
- Углеродистая сталь (Ст20, Ст3): для стандартных трубопроводов с умеренными нагрузками.
- Нержавеющая сталь (12Х18Н10Т): для агрессивных сред, таких как сероводород или морская вода.
- Легированные сплавы (Hastelloy, Inconel): для шельфовых платформ и высокотемпературных систем.
Таблица 1: Сравнение материалов для седельных фланцев
| Материал | Прочность (МПа) | Устойчивость к коррозии | Применение | Стоимость (руб/кг, 2024) |
| Углеродистая сталь | 400-500 | Средняя | Магистральные трубопроводы | 100-150 |
| Нержавеющая сталь | 500-700 | Высокая | Нефтепереработка | 300-500 |
| Легированные сплавы | 700-1000 | Очень высокая | Шельфовые буровые установки | 1000-2000 |
Источник: Анализ рынка металлов, НЛМК, 2024
Стандарты качества
Для нефтегазовой отрасли седельные фланцы должны соответствовать:
- ГОСТ 12821-80: Российский стандарт для фланцевых соединений.
- API 6A: Международный стандарт для оборудования высокого давления.
- ISO 9001: Система менеджмента качества для производителей. Поверхность фланца должна иметь шероховатость Ra 0,8-1,6 мкм для обеспечения герметичности.
Роль ЧПУ технологий в производстве седельных фланцев
Преимущества ЧПУ обработки
Технологии ЧПУ радикально изменили производство седельных фланцев, обеспечивая:
- Высокую точность: Допуски до 0,01 мм, что соответствует API 6A.
- Гибкость: Возможность обработки сложных геометрий и нестандартных размеров.
- Эффективность: Сокращение времени обработки на 30-40% по сравнению с традиционными методами (Metalloobrabotka 2024).
- Контроль качества: Автоматизированные системы (CMM, лазерные сканеры) минимизируют дефекты.
Типы ЧПУ станков
- 3-осевые станки: Подходят для простых фланцев, но ограничены в обработке сложных форм. Время обработки: 20-30 минут/фланец.
- 4-осевые станки: Позволяют обрабатывать под углом, сокращая время до 15-20 минут/фланец.
- 5-осевые станки: Идеальны для сложных седельных фланцев, обеспечивая обработку всех поверхностей за один установ (10-15 минут/фланец).
Таблица 2: Сравнение ЧПУ станков для производства седельных фланцев
| Тип станка | Точность (мм) | Скорость обработки (мин/фланец) | Стоимость станка (млн руб) | Рекомендуемые бренды |
| 3-осевой | 0,05 | 20-30 | 5-10 | Haas, DMG Mori |
| 4-осевой | 0,02 | 15-20 | 10-20 | Mazak, Okuma |
| 5-осевой | 0,01 | 10-15 | 20-40 | Hermle, Fanuc |
Источник: Каталоги Metalloobrabotka 2024
Этапы ЧПУ обработки седельных фланцев
- Проектирование: Создание 3D-модели в CAD (SolidWorks, AutoCAD) с учетом ГОСТ или API.
- Программирование: Настройка G-кодов в CAM-системах (Siemens NX, Mastercam).
- Обработка: Фрезерование, сверление и токарная обработка на ЧПУ станках.
- Контроль качества: Проверка размеров (CMM), шероховатости (Ra 0,8-1,6 мкм) и герметичности.
- Финишная обработка: Нанесение покрытий (цинкование, PVD, эпоксидные смолы).
Выбор инструментов для ЧПУ обработки
Фрезы: Твердосплавные фрезы с покрытием TiAlN (Sandvik Coromant) увеличивают срок службы на 20-30%.
Сверла: Высокоскоростные сверла с покрытием AlCrN для нержавеющей стали.
Токарные резцы: Использование резцов с геометрией ISO P для углеродистой стали.
Оптимизация параметров обработки
Для повышения эффективности:
- Скорость резания: 80-120 м/мин (углеродистая сталь), 50-80 м/мин (нержавеющая сталь).
- Подача: 0,1-0,3 мм/об для точной обработки.
- Охлаждение: Использование СОЖ (смазочно-охлаждающей жидкости) на водной основе для минимизации теплового деформирования.
Таблица 3: Сравнение поверхностных покрытий для седельных фланцев
| Покрытие | Устойчивость к коррозии | Толщина (мкм) | Стоимость (руб/м²) | Применение |
| Цинкование | Средняя | 10-20 | 500-1000 | Магистральные трубопроводы |
| PVD-покрытие | Высокая | 2-5 | 2000-3000 | Нефтепереработка |
| Эпоксидные смолы | Очень высокая | 50-100 | 1500-2500 | Шельфовые установки |
Источник: Sandvik Coromant, НИИ покрытий, 2024
Применение седельных фланцев в нефтегазовой отрасли
Магистральные трубопроводы
Седельные фланцы обеспечивают герметичность в трубопроводах, транспортирующих нефть и газ на дальние расстояния. Например, в проекте “Сила Сибири” используются фланцы, рассчитанные на давление до 25 МПа и температуру до -40°C. Точность ЧПУ обработки минимизирует риск утечек.
Буровые платформы
На шельфовых платформах (например, в Баренцевом море) седельные фланцы выдерживают давление до 70 МПа и температуры до -50°C. Использование 5-осевых ЧПУ станков позволяет производить фланцы с точной геометрией, что критично для безопасности.
Нефтеперерабатывающие заводы
На НПЗ фланцы применяются в системах крекинга, дистилляции и транспортировки химически активных веществ. Нержавеющая сталь 12Х18Н10Т обеспечивает устойчивость к коррозии.
Кейсы применения
Кейс 1: Лукойл
В 2023 году Лукойл внедрил седельные фланцы, произведенные на 5-осевых ЧПУ станках, на месторождении в Западной Сибири. Это сократило время монтажа на 15% и снизило риск утечек на 10% (отчет Лукойл, 2023).
Кейс 2: Газпром
На проекте “Ямал СПГ” Газпром использовал седельные фланцы из легированной стали для соединения трубопроводов в условиях Крайнего Севера. ЧПУ обработка обеспечила точность, соответствующую API 6A, что повысило надежность системы на 20% (Metalloobrabotka 2024).
Кейс 3: Роснефть
Роснефть на месторождении Восточно-Сибирского региона внедрила седельные фланцы с PVD-покрытием для трубопроводов высокого давления. Использование локальных материалов и ЧПУ обработки сократило затраты на 12% по сравнению с импортом (Роснефть, 2024).
Кейс 4: Средний бизнес
ООО “Сибнефтемаш” (Новосибирск) перешло на локальное производство седельных фланцев с использованием 4-осевых станков Mazak. Это позволило снизить стоимость фланцев на 18% и сократить сроки поставки на 10 дней (интервью с директором, Metalloobrabotka 2024).
Влияние санкций на рынок седельных фланцев
Обзор санкций
Санкции 2022-2025 годов ограничили доступ к западным ЧПУ станкам (DMG Mori, Haas) и материалам (европейские легированные сплавы). По данным Metalloobrabotka 2024, доля российских ЧПУ станков выросла с 20% в 2020 году до 35% в 2024 году, а импорт оборудования из Китая увеличился на 40%.
Воздействие на цепочку поставок
Материалы: Ограничения на импорт легированных сплавов из ЕС вынуждают использовать российские (НЛМК, ММК) или китайские материалы.
Оборудование: Рост поставок китайских станков (Han’s Laser, BYJC) компенсирует дефицит западных брендов.
Логистика: Санкции на платежи и транспортировку требуют использования нейтральных стран (Казахстан, Турция) для импорта.
Стратегии адаптации
- Локализация производства: Инвестиции в российские ЧПУ станки (например, “Стан”, “Кировский завод”).
- Альтернативные поставщики: Сотрудничество с Китаем, Индией и Турцией для поставки оборудования и материалов.
- Цифровизация: Внедрение CAM-систем и IoT для оптимизации производства.
Как выбрать поставщика седельных фланцев в России?
Ключевые критерии выбора
Технические возможности: Наличие 5-осевых ЧПУ станков и опыта работы с ГОСТ 12821-80 или API 6A.
Сертификация: Соответствие ISO 9001, API или ГОСТ.
Гибкость: Производство нестандартных седельных фланцев по чертежам.
Логистика: Надежные каналы доставки через нейтральные страны.
Пошаговый процесс проверки поставщика
Запрос документации: Сертификаты ISO, API, образцы чертежей и продукции.
Аудит оборудования: Проверка наличия современных станков (Fanuc, Hermle) и систем контроля качества (Zeiss CMM).
Тестирование образцов: Проверка допусков (0,01-0,05 мм), шероховатости (Ra 0,8-1,6 мкм) и герметичности.
Изучение отзывов: Анализ репутации на Pulscnc.ru, Alibaba или в отчетах Metalloobrabotka.
Логистический план: Уточнение сроков и маршрутов доставки (например, через порт Владивостока).
Рекомендуемые поставщики
Россия: ООО “Сибнефтемаш” (Новосибирск), АО “Кировский завод” (Санкт-Петербург).
Китай: Shandong Yizhong CNC, Han’s Laser.
Индия: Bharat Heavy Electricals Limited (BHEL).
Таблица 4: Сравнение поставщиков ЧПУ обработки
| Поставщик | Страна | Преимущества | Недостатки | Цена за фланец (руб) |
| Сибнефтемаш | Россия | Быстрая доставка, знание ГОСТ | Ограниченные мощности | 5000-10000 |
| Shandong Yizhong | Китай | Низкая стоимость, большой выбор | Логистические сложности | 3000-7000 |
| BHEL | Индия | Конкурентные цены, качество | Долгие сроки доставки | 4000-8000 |
Источник: Анализ B2B платформ, 2024
Оптимизация затрат на производство седельных фланцев
Снижение затрат на материалы
Используйте локальные материалы (НЛМК, ММК) для сокращения импортных расходов на 15-20%.
Применяйте углеродистую сталь вместо нержавеющей для низконагруженных систем.
Закупайте материалы оптом через B2B платформы (например, Alibaba).
Оптимизация ЧПУ обработки
Используйте CAM-системы (Siemens NX, Mastercam) для оптимизации траекторий инструмента, сокращая время обработки на 20%.
Внедряйте 5-осевые станки для одновременной обработки, снижая затраты на 10-15%.
Применяйте самообучающиеся алгоритмы ЧПУ для адаптации параметров в реальном времени.
Автоматизация контроля качества
Внедрение CMM (Zeiss) и лазерных сканеров сокращает затраты на ручной контроль на 30-40% (Metalloobrabotka 2024).
Использование ультразвуковой дефектоскопии для выявления микротрещин.
Управление логистикой
- Сотрудничайте с посредниками в Казахстане или Турции для обхода санкций.
- Оптимизируйте маршруты через порты Владивостока или Новороссийска для китайских поставок.
Перспективы ЧПУ технологий и седельных фланцев в других отраслях
Судостроение
В судостроении седельные фланцы используются для соединения трубопроводов на кораблях и подводных лодках. Например, на верфях ОСК (Объединенная судостроительная корпорация) применяются фланцы из нержавеющей стали, обработанные на 5-осевых станках.
Авиация
В авиационной промышленности фланцы используются в гидравлических системах. ЧПУ обработка обеспечивает точность, необходимую для компонентов, работающих под давлением до 35 МПа.
Зеленое производство
Тенденция к устойчивому производству стимулирует использование экологичных СОЖ и энергоэффективных ЧПУ станков. Например, станки Fanuc с функцией энергосбережения снижают потребление энергии на 15% (данные Fanuc, 2024).
Заключение: Будущее седельных фланцев в России
Седельный фланец остается ключевым компонентом нефтегазовой отрасли, обеспечивая надежность и безопасность трубопроводов, буровых платформ и НПЗ. Технологии ЧПУ обработки, включая 5-осевые станки и автоматизированный контроль качества, позволяют производить эти детали с точностью, соответствующей ГОСТ 12821-80 и API 6A. В условиях санкций локализация производства, использование местных материалов (НЛМК, ММК) и сотрудничество с азиатскими поставщиками (Китай, Индия) становятся приоритетами. Инвестиции в цифровизацию, оптимизацию процессов и участие в выставках, таких как Metalloobrabotka, открывают новые возможности для российских предприятий. Седельные фланцы, произведенные с использованием передовых ЧПУ технологий, будут способствовать устойчивому развитию нефтегазовой отрасли и других секторов, таких как судостроение и авиация.
FAQ: Часто задаваемые вопросы о седельных фланцах
Что такое седельный фланец?
Это фланцевое соединение с седловидной формой для присоединения труб к магистралям.
Какие стандарты должны соблюдаться?
ГОСТ 12821-80, API 6A, ISO 9001.
Как выявить дефекты в седельных фланцах?
Используйте ультразвуковую дефектоскопию для микротрещин и лазерные сканеры для размеров.
Как снизить затраты на производство?
Оптимизируйте материалы, используйте 5-осевые станки и локальных поставщиков.
Как выбрать ЧПУ станок?
Для сложных седельных фланцев выбирайте 5-осевые станки (Hermle, Fanuc) с точностью 0,01 мм.
Какие покрытия лучше для фланцев?
Цинкование для углеродистой стали, PVD для нержавеющей стали, эпоксидные смолы для шельфовых условий.
Как проверить надежность поставщика?
Запросите сертификаты, образцы, проведите аудит оборудования.
Как избежать теплового деформирования при ЧПУ обработке?
Используйте СОЖ на водной основе и оптимизируйте скорость резания (50-80 м/мин для нержавеющей стали).
Как влияет выбор материала на стоимость?
Углеродистая сталь снижает стоимость на 50-70% по сравнению с легированными сплавами.
Какие технологии повышают точность обработки?
Внедрение IoT и самообучающихся ЧПУ систем (Fanuc Robodrill).
