Введение: Почему нержавеющие фланцы востребованы в России?
Фланцы нержавеющие – это ключевые компоненты трубопроводных систем, востребованные в нефтегазовой, химической, энергетической, авиационной и судостроительной отраслях России. Их высокая коррозионная стойкость, долговечность и способность работать в экстремальных условиях (давление до 40 бар, агрессивные среды) делают их незаменимыми. ЧПУ (числовое программное управление) обработка с точностью ±0.02 мм обеспечивает соответствие строгим стандартам, что критично для проектов, таких как газопровод “Сила Сибири” или арктические морские платформы. В этой статье мы рассмотрим, как ЧПУ технологии гарантируют качество нержавеющих фланцев, какие материалы и стандарты выбрать, как оптимизировать затраты и адаптироваться к санкциям. Мы также предоставим рекомендации для российских заказчиков, включая советы по выбору поставщиков, участию в выставках и использованию цифровых платформ.
Что такое ЧПУ обработка и ее роль в производстве фланцев?
Основы технологии ЧПУ
ЧПУ обработка – это автоматизированный процесс обработки металлов, управляемый компьютером. Станки выполняют фрезерование, токарную обработку, сверление и шлифовку с точностью до ±0.01–0.02 мм. Для фланцев нержавеющих применяются многоосевые станки, такие как Mazak INTEGREX, DMG MORI NTX или китайские SMTCL, которые обеспечивают сложные геометрические формы, соответствующие стандартам DIN, ANSI или ГОСТ 33259-2015.
Преимущества ЧПУ для нержавеющих фланцев
Высокая точность: Допуски ±0.02 мм гарантируют герметичность и совместимость.
Эффективность: Автоматизация сокращает время обработки на 30–40% по сравнению с ручными методами.
Гибкость: Производство серийных и нестандартных фланцев по чертежам.
Качество поверхности: Гладкость (Ra 0.8 мкм) минимизирует коррозию.
Примеры применения
Фланцы нержавеющие используются в нефтегазовых проектах (например, “Северный поток-2”), судостроении (ледокол ы) и авиации (легкие конструкции). В 2024 году завод в Новосибирске поставил 1000 фланцев из AISI 316L для нефтехимического комплекса в Татарстане, обеспечив точность отверстий ±0.05 мм, что сократило время монтажа на 30%.
Выбор материалов для нержавеющих фланцев: что важно знать?
Популярные марки стали
Выбор материала для фланцев нержавеющих зависит от условий эксплуатации:
- AISI 304: Высокая коррозионная стойкость для стандартных условий.
- AISI 316L: Содержит молибден, устойчив к морской воде, идеален для арктических проектов.
- AISI 321: Выдерживает температуры до 800°C, подходит для энергетики и авиации.
| Марка стали | Устойчивость к коррозии | Температурный диапазон | Основные отрасли |
| AISI 304 | Высокая | -200°C до +650°C | Нефтегаз, пищевая промышленность |
| AISI 316L | Очень высокая | -200°C до +550°C | Химическая, морская промышленность |
| AISI 321 | Высокая | До +800°C | Энергетика, авиация |
Соответствие стандартам
Фланцы нержавеющие должны соответствовать стандартам:
- DIN EN 1092-1: Европейский стандарт для плоских и воротниковых фланцев.
- ANSI B16.5: Американский стандарт для нефтегазовой отрасли.
- ГОСТ 33259-2015: Российский стандарт для государственных проектов.
Уточняйте параметры: номинальное давление (PN6–PN40), диаметр (DN10–DN1200), тип соединения (плоский, воротниковый, приставной).
Советы по выбору
Запраши вайте сертификаты (ISO 9001, ГОСТ Р).
Проверяйте наличие пятиосевых ЧПУ станков и КИМ.
Оценивайте опыт поставщика в вашей отрасли.
Типы нержавеющих фланцев и их применение

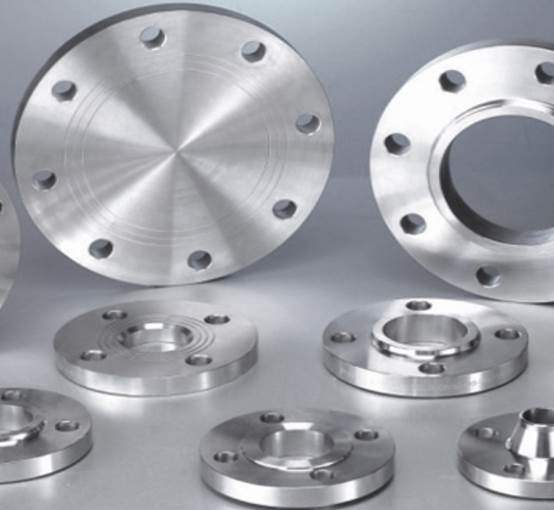

Основные типы фланцев
Разные типы фланцев нержавеющих подходят для специфических задач:
| Тип фланца | Характеристики | Применение | Преимущества |
| Плоский (Flat) | Простая конструкция, низкая стоимость | Трубопроводы низкого давления (PN6–PN16) | Легкость установки, экономичность |
| Воротниковый (Weld Neck) | Высокая прочность, устойчивость к давлению | Нефтегазовые трубопроводы (PN25–PN40) | Надежность в экстремальных условиях |
| Blind (Заглушка) | Закрывает конец трубы | Химическая промышленность, временные заглушки | Герметичность, универсальность |
Выбор типа фланца
Плоские фланцы: Подходят для систем водоснабжения или пищевой промышленности.
Воротниковые фланцы: Идеальны для нефтегазовых проектов с высоким давлением.
Заглушки: Используются для тестирования или временного закрытия трубопроводов.
Процесс производства нержавеющих фланцев на ЧПУ станках
Этапы производства
Проектирование: 3D-моделирование в CAD (SolidWorks, AutoCAD).
Программирование: Создание программы ЧПУ с учетом материала и инструмента.
Обработка: Токарная/фрезерная обработка с использованием твердосплавных резцов (Sandvik, Kennametal).
Контроль качества: Проверка размеров на КИМ и испытания на давление.
Финишная обработка: Полировка (Ra 0.4–0.8 мкм), пассивация.
Технические параметры
ЧПУ станки обеспечивают:
- Скорость шпинделя: 10,000–15,000 об/мин.
- Точность позиционирования: ±0.01 мм.
- Инструменты: Твердосплавные резцы для нержавеющей стали (HRC 60–65).
| Тип станка | Скорость шпинделя (об/мин) | Точность (мм) | Применение для фланцев |
| Ток арный ЧПУ | 10,000–12,000 | ±0.02 | Плоские фланцы DN10–DN300 |
| Фрезерный ЧПУ | 12,000–15,000 | ±0.01 | Воротниковые фланцы DN50–DN1200 |
| Пятиосевой ЧПУ | 15,000–20,000 | ±0.005 | Нестандартные фланцы для авиации |
Кейс: Нефтехимический проект в Казани (2024)
В 2024 году “ТехноМеталл” (Казань) поставил 500 фланцев нержавеющих (AISI 316L, PN25) для нефтехимического комплекса. Пятиосевые станки DMG MORI NTX 2000 обеспечили точность ±0.02 мм, сократив время обработки на 35%. Фланцы прошли испытания на 40 бар, обеспечив герметичность.
Тенденции российского рынка ЧПУ обработки
Рост спроса
По данным Российского союза промышленников и предпринимателей (РСПП, 2024), спрос на фланцы нержавеющие вырос на 12% благодаря инвестициям в нефтегазовые проекты, такие как “Арктик СПГ-2”. Объем рынка нержавеющей стали – 450,000 тонн/год, из которых 15–20% идет на фланцы. В 2025 году прогнозируется рост на 8–10% из-за инфраструктурных проектов.
Инвестиции в ЧПУ
По данным Минпромторга РФ (2025), инвестиции в производство ЧПУ станков в России составили 15 млрд рублей, что позволило увеличить выпуск оборудования на 25% (200 станков/год). Это поддерживает производство нержавеющих фланцев для внутренних нужд.
ЧПУ обработка в условиях санкций: адаптация и возможности
Влияние санкций
Европейские санкции (16-й пакет, февраль 2025) ограничили поставки станков из Германии (DMG MORI) и Японии (Mazak). Цены на нержавеющую сталь выросли на 15% (до 4500 долларов/тонна FOB), а логистические расходы увеличились на 20% из-за переориентации на азиатские рынки.
Адаптация российского рынка
Локализация: Завод STAN в Липецке увеличил производство ЧПУ станков на 20% (160 единиц/год). Новые мощности в Иваново (56 станков/год) обеспечивают выпуск фланцев нержавеющих для нефтегазовой отрасли.
Альтернативные поставки: Сотрудничество с Китаем (SMTCL, Haitian Precision) и Индией (Jindal Stainless) компенсирует дефицит.
Кейс: Уралмаш (2025): Завод в Екатеринбурге перешел на станки SMTCL, сократив затраты на оборудование на 30% и обеспечив поставки фланцев для проекта “Восток Ойл”.
Рекомендации
Закупайте заготовки у азиатских поставщиков для снижения затрат.
Инвестируйте в обучение операторов ЧПУ (курсы МГТУ им. Баумана).
Используйте локальные платформы (Pulscen, Tiu.ru) для поиска поставщиков.
Как оптимизировать затраты на ЧПУ обработку фланцев?
Факторы стоимости
Стоимость фланцев нержавеющих зависит от:
- Материала: AISI 304 – 4000 руб./кг, AISI 316L – 6000 руб./кг.
- Сложности: Нестандартные фланцы увеличивают стоимость на 20–30%.
- Объема: Оптовые заказы (от 100 штук) снижают цену на 10–15%.
Советы по оптимизации
Оптимизация дизайна: Упростите геометрию, сохраняя функциональность.
Выбор оборудования: Токарные станки для простых фланцев, пятиосевые – для сложных.
Локальные поставщики: Сотрудничество с “Северсталь” или “МеталлПром” снижает расходы.
CAM-системы: Siemens NX сокращает время программирования на 20%.
Контроль качества: КИМ минимизирует брак (экономия до 5%).
Кейс: Судостроение в Санкт-Петербуроге
В 2024 году судостроительный завод в Санкт-Петербурге заказал 200 фланцев нDержавеющих (AISI 321) для ледокола. Оптимизация через Siemens NX сократила время обработки на 25%, а закупка стали у “Северсталь” снизила стоимость на 12% (экономия 1.2 млн рублей).
Инновации в ЧПУ обработке: взгляд в будущее
Искусственный интеллект
ИИ оптимизирует ЧПУ, предсказывая износ инструмента и сокращая простои на 20%. В Челябинске алгоритмы Siemens MindSphere повысили производительность на 15%.
Аддитивные технологии
Комбинирование ЧПУ с 3D-печатью позволяет создавать прототипы фланцев за 1–2 дня, что востребовано в авиации.
Экологичность
Энергосберегающие ЧПУ станки снижают энергопотребление на 15%, соответствуя ISO 14001.
Как выбрать поставщика нержавеющих фланцев?
Критерии выбора
Технические возможности: Пятиосевые станки и КИМ.
Сертификация: ISO 9001, ГОСТ Р, ASME.
Опыт: Проекты в нефтегазовой или судостроительной отраслях.
Логистика: Доставка в регионы (Москва, Сибирь, Урал).
Рекомендованные поставщики
STAN (Липецк): Фланцы по ГОСТ и ANSI, Mazak INTEGREX.
МеталлПром (Екатеринбург): Нестандартные фланцы AISI 316L.
ТехноМеталл (Казань): Фланцы для нефтехимии, сертификация ГОСТ.
Советы
Закупайте оптом для скидок (10–15%).
Используйте онлайн-калькуляторы для расчета стоимости.
Посещайте METALLOOBRABOTKA 2025 для поиска партнеров.
Заключение: Надежное решение для вашего проекта
ЧПУ обработка фланцев нержавеющих обеспечивает точность, надежность и эффективность для российских промышленных проектов. От арктических трубопроводов до судостроения, эти компоненты соответствуют стандартам ГОСТ, DIN и ANSI, гарантируя долговечность. Инновации (ИИ, 3D-печать) и локализация производства повышают доступность нержавеющих фланцев в условиях санкций. Выбирайте поставщиков с современными ЧПУ станками, участвуйте в METALLOOBRABOTKA 2025 и используйте платформы, такие как Pulscen, для поиска решений. Фланцы нержавеющие – ваш путь к надежности и качеству в промышленности.
FAQ: Ответы на популярные вопросы
Вопрос: Какие стандарты важны для фланцев?
Ответ: ГОСТ 33259-2015, DIN EN 1092-1, ANSI B16.5.
Вопрос: Как проверить качество ЧПУ обработки?
Ответ: Запросите результаты КИМ и сертификаты.
Вопрос: Можно ли заказать нестандартные фланцы?
Ответ: Да, ЧПУ позволяет изготавливать фланцы по чертежам с точностью ±0.02 мм.
Вопрос: Как санкции влияют на поставки?
Ответ: Локализация и поставки из Азии компенсируют ограничения.
Вопрос: Как рассчитать стоимость фланцев?
Ответ: Учитывайте материал, диаметр, давление и сложность. Используйте калькуляторы.
Вопрос: Какие выставки посещать?
Ответ: METALLOOBRABOTKA 2025 в Москве.
Вопрос: Какие инструменты лучше для ЧПУ обработки?
Ответ: Твердосплавные резцы Sandvik или Kennametal для нержавеющей стали.
